LTE的网络规模估算(3)--下行链路预算
telecomhr

鎵嬫満鍙风爜宸查獙璇�


 发短消息    关注Ta

积分 1877
帖子 135
威望 323887 个
礼品券 60 个
专家指数 56
注册 2008-1-9
回答问题数 0
回答被采纳数 0
回答采纳率 0%

发表于 2014-12-17 19:07:28  只看楼主
上下行链路预算的区别


LTE上行/下行网络干扰特性不一样,上下行的链路预算会有一些差别。
从干扰的角度看,下行是固定功率的发射模式,随着站间距的变化,比如从800米缩小到500米,信号增强了,同时来自邻小区的干扰也增强了。所以在不同的站间距下,下行干扰都是一个变化的过程,从而导致干扰余量也会有一个变化。如下图所示。


下行的干扰模式是随着站间距在不停的变化,不能通过干扰余量去计算站间距。因此,引入一些中间变量,比如信号和干扰的比值,称之为几何因子(G factor)。通过几何因子建立与SINR的关系,推导出接收机灵敏度。

而对于上行,不管是开环还是闭环,它都有功率控制的机制。上行的干扰余量和干扰特性,它们对站间距的变化没有下行那么敏感,所以上行是通过引入固定的干扰余量计算它的半径和站间距。

上下行链路预算本质上的不同,就是由于上下行干扰模式不同造成的。上行是引入固定的干扰余量,下行是通过基于几何因子中间变量的推导过程来计算接收机灵敏度。

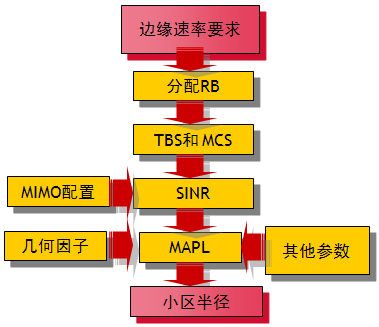

下行链路预算计算流程





下行链路预算示例


参数
单位密集城区
Cell Edge UserThroughput
kbps
1024
Channel Bandwidth
MHz
10.0
RB Total Num
#
50
Assign # ResourceBlocks
#
42
Num. of Tx antenna
#
2
Num. of Rx antenna
#
2
TBS
bit
1160
MCS
#
0
Modulation

QPSK
eNode B


# DL Tx Paths
paths
2
Total DL eNode-B TxPower / Path
W
40
Max eNode-B TxPower
dBm
49
eNode-B AntennaGain
dBi
18
Cable &Connector Losses
dB
0.5
UE


SINR Requst
dB
-6.00
Used Bandwidth
KHz
7560
UE Antenna Gain
dBi
0
Body Loss
dB
0
UE Noise Figure
dB
7
Noise
dBm
-97.5
Margin and gain


Cell Area CoverageProbability
%
95
Shadowing StandardDeviation
dB
10
Shadowing Margin
dB
11.6
Adjacent Cell PowerLoading
%
50%
Interference Margin
dB
1.0
Handoff Gain
dB
4.5
Penetration Margin
dB
20
Additional DLLosses
dB
0
DL Coverage


DL MAPL
dB
141.9
DL Cell Range
km
1.02
Inter Site Distance
km
1.53
