一、案例问题描述

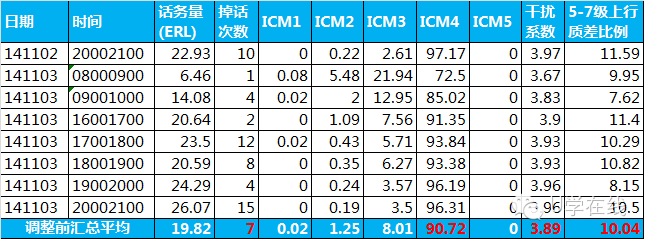

对GSM全网进行掉话TOP小区处理,发现爱立信小区沙渡路D2 平均掉话次数达到7次,各项异常指标见下表:
根据干扰系数和ICM分布说明沙渡路D2小区上行信道干扰强,MRR测量数据统计5~7级上行质差话务比例为10%,以及每小时掉话次数平均为7次。说明该干扰已带来严重的通话质差和掉话问题,也说明了问题小区根源是外部干扰。如果外部干扰解决了,掉话和质差也就消失了。
二、问题分析过程
爱立信GSM小区的处理,可利用BAR/MRR/FAS测量工具,结合丰富的统话指标进行横向、纵向关联分析,寻找KPI变化的规律及互相间共性关系,实现更精确定位问题。
1)FAS分析:该小区无FAS数据。
2)MRR分析:小区上行覆盖率为95%,下行覆盖率为98%,平均TA值为1.2,说明该小区覆盖控制良好,覆盖区域内用户接收和发射信号较强,不存在异常。
3)关联沙渡路D2周围小区进行纵向分析,发现除了沙渡路D2小区存在强干扰之外,其他相邻小区ICM干扰正常。这与大多数GSM上行外部干扰强案例明显不同,怀疑是本小区自身导致的强干扰。
4)查询历史KPI数据进行横向分析,发现ICM指标恶化出现在10月24日。
5)结合10月24日基站侧及后台调整记录,初步判断为小区基站天线系统故障,有可能是无源器件故障导致。
三、现场处理过程

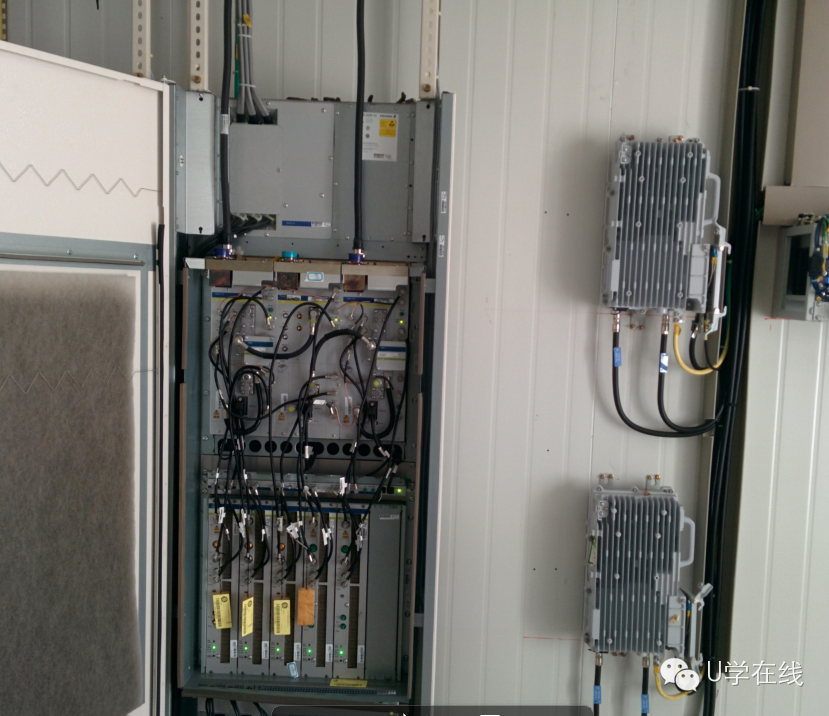

1)RBS2206基站现场:

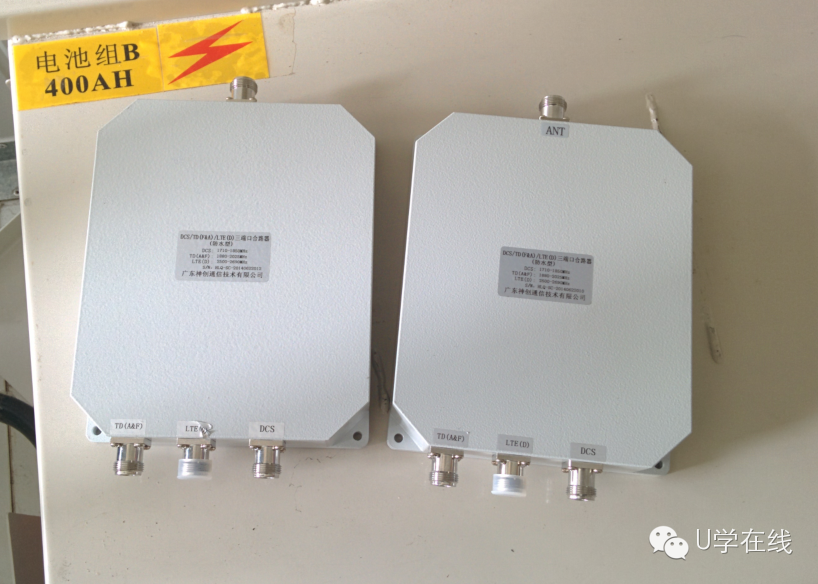

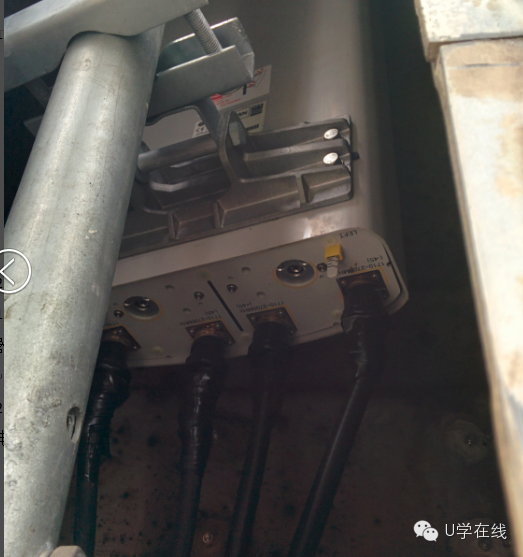

小区2206设备,10载波配置,机柜出馈线后经过三频合路器与TD-SCDMA合路,合路器输出端直接连天线,与LTE共天线。
2)断开三频合路器,GSM直通天线,小区干扰恢复,ICM1级占比恢复为100%。定位出干扰问题是三频合路器故障导致。
四、优化效果

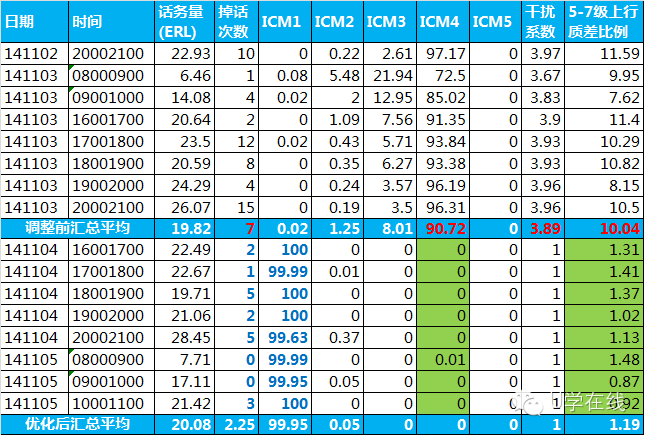

更换合路器后,干扰系数从3.89降为1,包括掉话等各项指标恢复正常。
五、结语
街道站为了美化天线和减少天线数量,一般都经过三频合路器合路后,再输出射频信号至天线。我们从2014年下半年陆续发现较多的“问题小区强上行干扰,相邻小区无干扰”的现象,当存在类似问题时可重点检查新增无源器件。
本案例对2G成熟网络的新现象新问题进行了分析,希望对你日常工作有所帮助和启发。
