载波聚合测试无法加载辅载波优化案例
小小不怕
初级会员
鎵嬫満鍙风爜宸查獙璇


 发短消息    关注Ta

积分 181
帖子 36
威望 4355 个
礼品券 5 个
专家指数 1
注册 2012-8-8
专业方向  通信
回答问题数 0
回答被采纳数 0
回答采纳率 0%

发表于 2017-04-19 10:34:55  只看楼主

尊敬的管理员,为避免广告拉人嫌疑,已删除资料原出处,请审核!

载波聚合测试无法加载辅载波优化案例

  一、问题描述

  2月底对众生大厦 (室分)站点进行载波聚合整改,3月2日在呼和浩特电信用speedtest测速软件验证测试众生大厦室分站点时,发现众生大厦 (室分)下测试52小区(20M)与49小区(15M)的CA能力速率较低,反馈下载速率只有120M左右,更换测试设备,速率仍没有改善,远没有达到理论值正常测试指标。

  二、CA原理简析

  载波聚合使能后,CA UE在主辅载波占用的PRB资源分别被统计,若开启载波间负荷调整,则在达到负荷均衡门限前,优先将载波内的CA UE的GBR承载搬移到另外一个载波,以减少LB导致的切换,更快的实现载波间的负荷均衡。

  CA下主辅载波小区间负荷不均衡时,可以触发通过载波间协调调度将Rel-10支持CA的UE的业务数据尽量调度在负荷轻的载波上,从而可以改善网络不均衡,并且可以减少通过切换方式进行负载均衡。由于GBR业务不能在主辅载波上共同调度,故CA下主辅载波负荷调整是针对GBR业务。

  CA下载波间承载均衡,主要原理是周期性监控小区的PRB占用情况,如果超过载波间负荷调整的门限,则将小区中的CA用户GBR业务资源回退或者搬移到其它CA协同小区上,以此来减轻小区负荷,使得CA的协同载波间负荷达到基本平衡,达到减少负荷均衡的切换的目的。所谓的搬移是指将本小区(高负荷小区)上PCell的资源搬移到UE的Scell上;回退是指将本小区(高负荷小区)上被UE作为Scell占用的那些资源回退到UE的Pcell上。

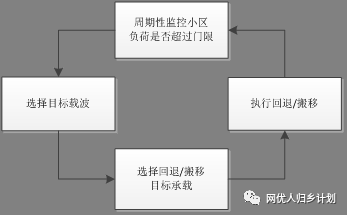

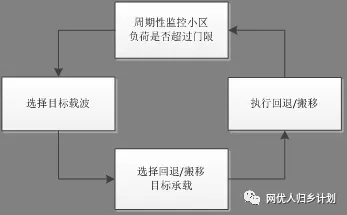

  CA下载波间负荷调整主要分为四个部分:周期性监测小区负荷是否超过门限、目标载波选择、选择进行资源回退或搬移的承载、承载的回退/搬移。功能框图如下:

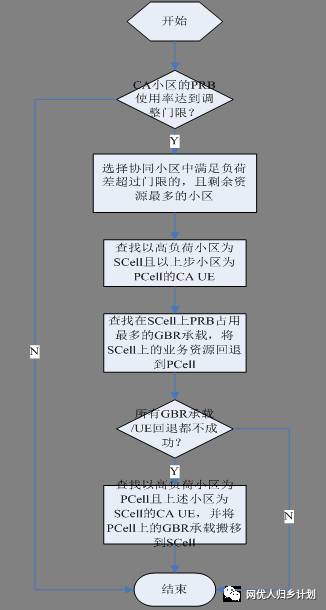

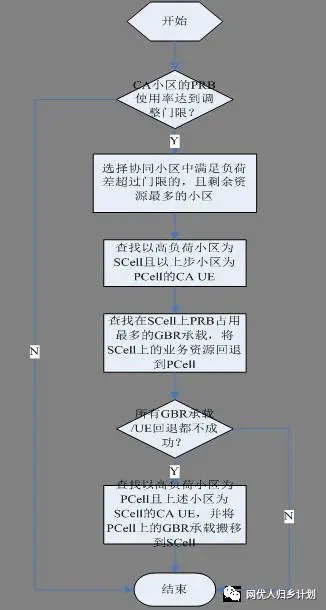

  CA下载波间负荷调整功能打开后,周期性监控小区的PRB占用情况,如果超过载波间负荷调整的门限(默认值为50%,后台可配置),则在高负荷小区的CA协同小区中,挑选比高负荷小区的负荷低10%以上的负荷最轻的小区,作为载波调整的目标小区;如果存在以高负荷小区为辅载波,以目标小区为主载波的UE,将UE上已被搬移到高负荷小区上的GBR承载回退;如果没有这样的GBR承载,则挑选高负荷小区中CA用户上速率最大的GBR承载,搬移到目标小区上。流程如下图所示:



  三、原因分析

  从前台测试反馈的下载速率来看,只具备了单载波的下载速率,怀疑该站点下52小区与49小区没有配置DL CA或CA能力未正常激活。

  首先进行载波聚合参数核查,检查配置如下:



  根据上图可以看到两个小区已经正常配置了DL CA。为了验证单小区速率情况,需要分别检查1.8G小区、2.1G小区单载波时的下行速率,前台验证两个载波的下载速率都能上100M,那么可以排除是因为单载波下载能力受限导致CA下载速率偏低,同时测试现场也更换了测试服务器,速率依然上不去。

  排除以上两种情况后,怀疑是speedtest测试时间较短导致辅载波未激活,后台修改辅载波激活门限,将主载波下行总RB利用率门限(激活辅载波)由90%修改为1%,主载波下行总RB利用率门限(去激活辅载波)由默认的30%修改为0%,以有利于开启载波聚合功能,参数修改如下:



  修改后,进行前台验证测试,下载速率无明显改善,反馈问题依旧。

  下一步需要排查前台测试时,辅载波有没有激活,此处有两种方法:后台指标统计和实时业务观察。按照两种方法分别进行排查,以最终确定辅载波是否激活。

  1、目前网管支持统计CA用户数

  Counter1:C373384368(以本小区为PCell的下行CA平均激活用户数)

  Counter2:C373384369(以本小区为SCell的下行CA平均激活用户数)

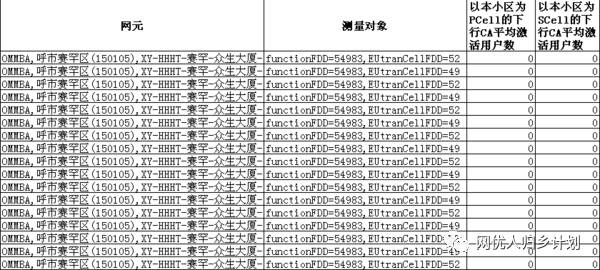

  在前台测试时,网管后台开启实时性能监控,看这两个小区下有没有激活的CA用户,前台测试时实时监控如下:



  从以上实时监控可以看到,在前台测试时,后台统计的两个小区下是没有CA用户的,也就是前台终端测试的还只是单载波的下行速率,辅载波是没有起作用的,证明载波聚合功能未应用。

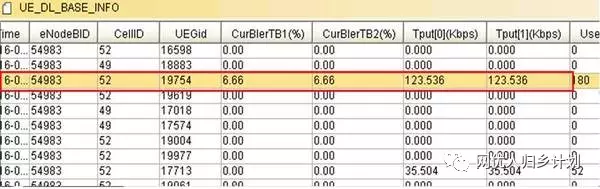

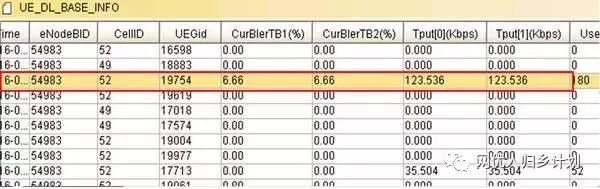

  2、后台也可以通过跟踪这两个小区下的MTS用户来判断辅载波是否激活,信令跟踪如下:



  同时跟踪52小区和49小区的MTS用户情况,可以看到50小区下面有一个流量较大的用户(前台做测试的CA终端),UEGid为19754,这个终端在52小区下面接入,只在50小区下面产生了流量,而CA协同小区49小区下面没有产生流量,表明辅载波(49小区)是没有激活的。

  通过以上两种方法可以判定,CA下行速率不达标的原因是辅载波未能成功激活,CA终端测试到的只是单载波的速率。

  前台已经确认测试终端是支持CA的,在其他CA站点测试能达到CA的速率,因此怀疑后台和CA相关的参数配置有误,需要核查参数:

  在CA的配置过程中,有一个重要的参数:【信道选择PUCCH 1b的信道数】该参数表示CA小区支持多少个“可使用两载波的UE”,若该参数配置的越大,则PUCCH占用的RB数就会越多,对系统的流量造成影响;若该参数取值为0,则无法启用CA业务。

  现网该参数默认配置为12,对CA功能无影响,所以这个参数很重要,但是很容易被忽略。

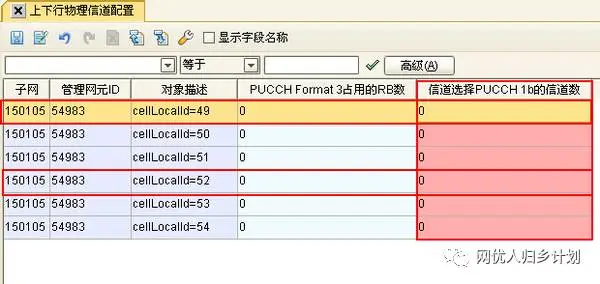

  检查该站点小区的该参数配置如下:



  根据以上分析,该参数取值为0时,无法启用CA业务,CA终端无法启用双载波,导致CA下载速率不达标。

  四、问题解决

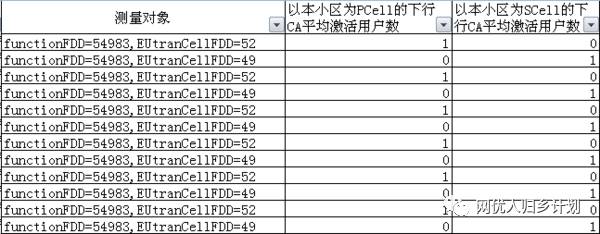

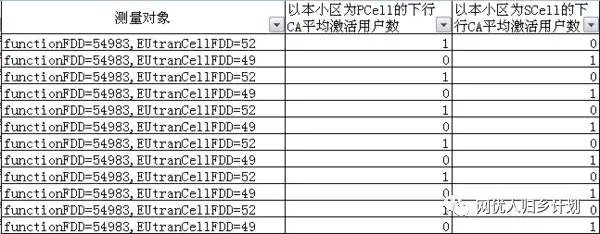

  将信道选择的pucch 1b的信道数修改为默认值12(此处只要不配置为0,CA终端就能启用双载波),前台复测可以看到辅载波已经激活:



  可以看到CA终端在50小区接入(主载波),8小区为辅载波。

  测试验证时,峰值速率达到200M以上,最高测试值达到256M,测试指标正常,问题解决,测试结果如下:





  五、优化总结

  本案例问题最终定位为参数“信道选择的pucch 1b的信道数”配置问题,建议在以后的工程开通过程中统一参数模板配置,规范开站流程。同时,无线优化人员应及时对涉及到的参数进行一个全面的核查(包括默认参数),下表汇总了载波聚合站点的重点参数及配置值,后续的优化过程可以进行参考:

序号

参数名称及

配置值

1

  主辅载波小区的邻区关系属性

  同覆盖

2

  信道选择PUCCH 1b的信道数

  12

3

  PDCCH DCI 3/3A指示的PUCCH是否有效



4

  CA载波间负载调整开关

  打开

5

  主载波下行总RB利用率门限(激活辅载波)

  1

6

  辅载波下行总RB利用率门限(激活辅载波)

  100

7

  主载波下行总RB利用率门限(去激活辅载波)

  0

8

  辅载波下行总RB利用率门限(去激活辅载波)

  0

  载波聚合功能开通能大幅提升用户感知,参数设置不合理会导致载波聚合功能异常或者不能启用,因此需要对新入网站点进行全面的参数核查,为后续的优化测试打下基础,高效的完成优化测试,保障用户感知。


扫码关注5G通信官方公众号,免费领取以下5G精品资料
  • 1、回复“sn521”免费领取《华为:室内5G白皮书
  • 2、回复“wt229”免费领取《5G NSA接入问题处理
  • 3、回复“sa885”免费领取《5G SA接入信令介绍
  • 4、回复“yh666”免费领取《5G NSA优化案例
  • 5、回复“zw31”免费领取《《5G行业虚拟专网网络架构》
  • 6、回复“666”免费领取《通信技术知识的思维导图
  • 7、回复“5ggy”免费领取《5G如何影响工业?
  • 8、回复“5gwk”免费领取《5G基站工程安装指导
  • 共获得 1 次点评 我要点评

    • haotao2046 威望 +5 个
      · 这个门限有点吓人!!几乎每个接入UE都是“Scell配置且激活”状态 详细.. 回复 发表与:2017-4-21 21:16:01

    [充值威望,立即自动到帐] [VIP贵宾权限+威望套餐] 另有大量优惠赠送活动,请光临充值中心
    充值拥有大量的威望和最高的下载权限,下载站内资料无忧
    雾里看花boy
    银牌会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    C友·贡献勋章   纪念勋章·九周年   C友·铁杆勋章
    积分 3557
    帖子 633
    威望 1085717 个
    礼品券 129 个
    专家指数 392
    注册 2010-10-18
    专业方向  无线网络优化
    回答问题数 276
    回答被采纳数 43
    回答采纳率 16%

    发表于 2017-04-21 21:16:01  QQ
    技术问题,回答得专家指数,快速升级


    QUOTE:
    原帖由 小小不怕 于 2017-4-19 10:34:55 发表
    尊敬的管理员,为避免广告拉人嫌疑,已删除资料原出处,请审核!载波聚合测试无法加载辅载波优化案例  一、问题描述  2月底对众生大厦 (室分)站点进行载波聚合整改,3月2日在呼和浩特电信用speedtest测速软 ...

    这个门限有点吓人!!几乎每个接入UE都是“Scell配置且激活”状态

    对本帖内容的看法? 我要点评


    [立即成为VIP会员,百万通信专业资料立即下载,支付宝、微信付款,简单、快速!]
    gsliuqx
    论坛元老
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    公益·慈善勋章   纪念勋章·九周年
    积分 19000
    帖子 3796
    威望 74847 个
    礼品券 27 个
    专家指数 20
    注册 2010-1-27
    专业方向  cdma2000网络优化
    来自 兰州
    回答问题数 15
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-22 00:09:12  QQ
    哦哦,看不见图片啊

    对本帖内容的看法? 我要点评


    最新通信职位:广东通信人才网 | 北京通信人才网 | 上海通信人才网 | 南京通信人才网 | 西安通信人才网 | 重庆通信人才网 | 中国通信人才网
    lzx455220
    VIP会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    纪念勋章·六周年
    积分 1380
    帖子 288
    威望 29077 个
    礼品券 6 个
    专家指数 -60
    注册 2011-1-26
    专业方向  LTE--VOLTE
    来自 河南郑州
    回答问题数 3
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-23 14:23:56  QQ
    网优屌丝必备神器-办公室单人午睡折叠床多规格
    -----------------
    专利研发, 防止侧晃, 防止断裂, 折叠自如,便携轻便,办公室午休神器【赠运费险】
    -----------------
    【在售价】98元
    【内部券】40元,数量有限,手慢无
    【券后价】58元
    【领券下单链接】https://s.click.taobao.com/p8eNiow
    -----------------
    复制这条信息,¥TJEXJqzxe1¥,打开【手机淘宝】即可查看

    对本帖内容的看法? 我要点评





    只有同甘苦,才能共患难!!

    [2分钟拥有VIP权限和充足威望,可下载站内任何资料] [快速找到一份高薪的通信行业职位]
    zhy535
    初级会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    积分 85
    帖子 17
    威望 12484 个
    礼品券 5 个
    专家指数 0
    注册 2013-3-4
    专业方向  无线
    回答问题数 2
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-23 16:37:09
    感谢分享,只是图片看不到啊!

    对本帖内容的看法? 我要点评


    最新通信职位:广东通信人才网 | 北京通信人才网 | 上海通信人才网 | 南京通信人才网 | 西安通信人才网 | 重庆通信人才网 | 中国通信人才网
    09liu09
    高级会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    积分 2003
    帖子 180
    威望 -270 个
    礼品券 8 个
    专家指数 -2
    注册 2009-7-14
    专业方向  通信技术
    来自 广东
    回答问题数 1
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-24 11:39:34
    :) :)

    对本帖内容的看法? 我要点评


    [2分钟拥有VIP权限和充足威望,可下载站内任何资料] [快速找到一份高薪的通信行业职位]
    bobool
    入门会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    积分 25
    帖子 5
    威望 30 个
    礼品券 0 个
    专家指数 0
    注册 2017-4-24
    专业方向
    来自 浦东新区
    回答问题数 0
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-24 11:43:33
    CA这个东西,看起来好,实际用起来一般

    对本帖内容的看法? 我要点评


    热点: 通信招聘职位 | 网络优化全集 | WCDMA精品 | TD-SCDMA学习资料 | EVDO | MGW媒体网关资料
    夜暮挽歌
    版主
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    C友·贡献勋章   纪念勋章·八周年
    积分 7105
    帖子 1283
    威望 35186 个
    礼品券 920 个
    专家指数 338
    注册 2008-6-19
    专业方向  Consultant
    来自 陕西西安
    回答问题数 226
    回答被采纳数 16
    回答采纳率 7%

    用支付宝求购

    发表于 2017-04-24 21:13:33  QQ
    图看不见哦

    对本帖内容的看法? 我要点评





    这个宇宙整体的真理就是无常,没有所谓的完全的正义与完全的邪恶

    [2分钟拥有VIP权限和充足威望,可下载站内任何资料] [快速找到一份高薪的通信行业职位]
    eexe
    VIP会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    纪念勋章·八周年   纪念勋章·九周年   纪念勋章·十周年
    积分 492
    帖子 87
    威望 396575 个
    礼品券 50 个
    专家指数 7
    注册 2007-6-21
    专业方向  无线
    回答问题数 2
    回答被采纳数 1
    回答采纳率 50%

    发表于 2017-04-25 10:46:09
    资料很好,学习了,楼主能传一个带图的附件就最好了。

    对本帖内容的看法? 我要点评


    热点: 通信招聘职位 | 网络优化全集 | WCDMA精品 | TD-SCDMA学习资料 | EVDO | MGW媒体网关资料
    KangGuoYing
    版主
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    C友·铁杆勋章   公益·慈善勋章   C友·贡献勋章   纪念勋章·七周年   财富勋章·万元户   专家·高级勋章   财富勋章·财运连连   财富勋章·小财主   C友·登录达人   财富勋章·富甲一方   纪念勋章·八周年   纪念勋章·九周年   纪念勋章·十周年   纪念勋章·十二周年   C友·技术大神
    积分 93032
    帖子 6157
    威望 668772 个
    礼品券 11319 个
    专家指数 24062
    注册 2007-3-13
    专业方向
    回答问题数 13553
    回答被采纳数 1833
    回答采纳率 14%

    发表于 2017-04-25 14:35:44
    建议上传附件。。

    对本帖内容的看法? 我要点评


    [2分钟拥有VIP权限和充足威望,可下载站内任何资料] [快速找到一份高薪的通信行业职位]
    cstx520
    金牌会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    纪念勋章·五周年
    积分 6271
    帖子 1250
    威望 5761 个
    礼品券 27 个
    专家指数 21
    注册 2010-9-21
    专业方向  网络优化
    回答问题数 94
    回答被采纳数 10
    回答采纳率 11%

    发表于 2017-04-25 17:46:06
    无图片,穿点附件吧

    对本帖内容的看法? 我要点评





    狼行千里吃肉,一只为了生活有肉吃的狼!

    [2分钟拥有VIP权限和充足威望,可下载站内任何资料] [快速找到一份高薪的通信行业职位]
    小小不怕
    初级会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    积分 181
    帖子 36
    威望 4355 个
    礼品券 5 个
    专家指数 1
    注册 2012-8-8
    专业方向  通信
    回答问题数 0
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-27 14:23:33  只看楼主
    原来 是有图的啊,不知道为什么复制过来就没有了。冤枉啊,要图的上“网优人归乡计划”公众号看原始文章吧

    对本帖内容的看法? 我要点评


    [2分钟拥有VIP权限和充足威望,可下载站内任何资料] [快速找到一份高薪的通信行业职位]
    小小不怕
    初级会员
    鎵嬫満鍙风爜宸查獙璇


     发短消息    关注Ta

    积分 181
    帖子 36
    威望 4355 个
    礼品券 5 个
    专家指数 1
    注册 2012-8-8
    专业方向  通信
    回答问题数 0
    回答被采纳数 0
    回答采纳率 0%

    发表于 2017-04-27 14:25:19  只看楼主
    原来 是有图的啊,不知道为什么复制过来就没有了。冤枉啊,要图的上“网优人归乡计划”公众号看原始文章吧
