手机端网优测试软件(无线通信)详细介绍
zhangqing822
论坛副管
鎵嬫満鍙风爜宸查獙璇


 发短消息    关注Ta

C友·铁杆勋章   C友·进步勋章   管理·优秀勋章   公益·慈善勋章   管理·贡献勋章   专家·初级勋章   “灌水之王”   纪念勋章·七周年   管理·标兵勋章   C友·幸运勋章   C友·登录达人   纪念勋章·五周年   财富勋章·富可敌国   纪念勋章·六周年   活动·摄影达人   纪念勋章·八周年   纪念勋章·九周年   纪念勋章·十周年   纪念勋章·十二周年   C友·技术大神
积分 125009
帖子 19159
威望 5129644 个
礼品券 2787 个
专家指数 3883
注册 2008-6-17
专业方向  通信工程
回答问题数 1256
回答被采纳数 485
回答采纳率 39%

发表于 2018-03-01 11:03:16  只看楼主  QQ


下面是我公众号发的一篇文章,大家可以关注一下,谢谢大家。也可以加我的微信(zhangqing822),有通信交流群。

文章链接地址如下文章图片涉及到微信版权,所以看不到了的,需要的请关注我的二维码查看,谢谢

http://mp.weixin.qq.com/s/mpKAG9nykY_Dg2rsLY-njQ



我的公众号二维码


我的微信二维码

webwxgetmsgimg (3).jpg

我的公众号文章截图




具体文章如下


随着网络的发展,部分测试可以用手机版测试软件直接代替,这样对于我们人手多台手机的通信人是很方便的(随时随地都可以进行测试,而不再限制于电脑和测试设备),这也是未来发展的方向,现在出现了几款常用手机版测试软件,如下图所示(我手机上安装的网优测试软件)

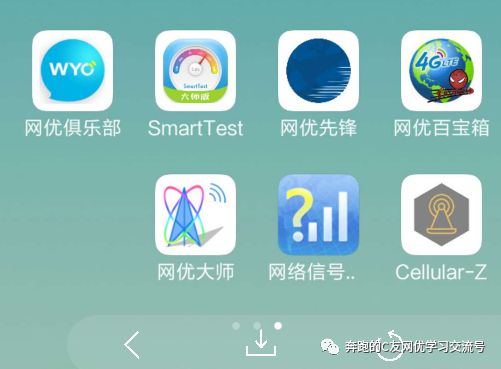

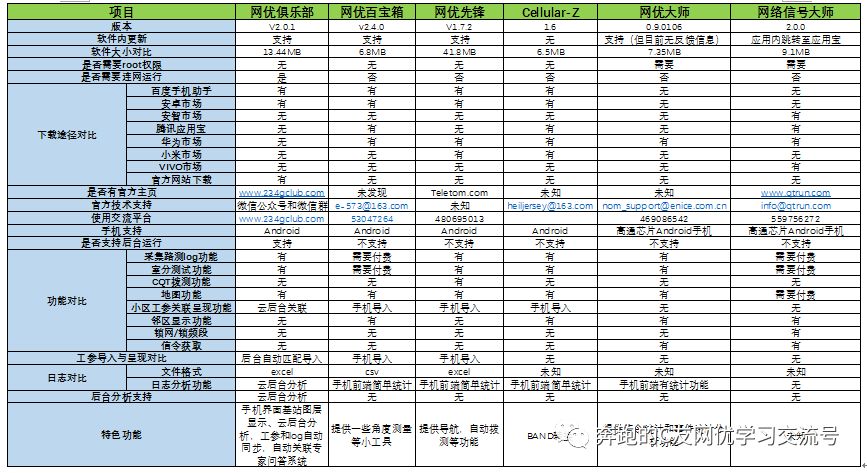

下面这张图详细介绍网优百宝箱、网优先锋、Cellular-Z、网优大师、网络信号大师等工具的优缺点以及具体对比信息(下图表格数据来源于网优俱乐部)


每个测试软件的分类和各自侧重点对比:

1)轻量化测试软件:

1:网优俱乐部:专注地图应用和基站信息显示、以及WEB后台分析应用扩展功能;

2Cellular-Z:专注小区数据、频段、GPS、设备等信息的精准显示;

3SmartTest:专注综合测试评估;

4:网优先锋:专注自动测试功能应用和导航(官方已经停止版本更新,部分功能不支持安卓6.0以上版本);

5:网优百宝箱:老牌轻量化测试APP,功能丰富,用户群多,log记录功能需要付费。

2)专业级测试软件:

1:网络信号大师:专注信令呈现,和锁频等专业级测试功能应用;需要高通CPU ROOT以及官方授权;

2:网优大师:Nemo团队开发,专门注重手机端测试软件的团队(测试结果统计);需要高通CPU ROOT以及官方授权;

3)综合各项指标个人建议,侧重log后台分析并出完整的测试报告人员可以选择网优俱乐部;侧重于工具使用的可以选择网优百宝箱;侧重前台实时信令观测等可以选择网络信号大师和网优大师

下面我详细介绍各个软件的使用界面和部分功能(新增SmartTest软件介绍)

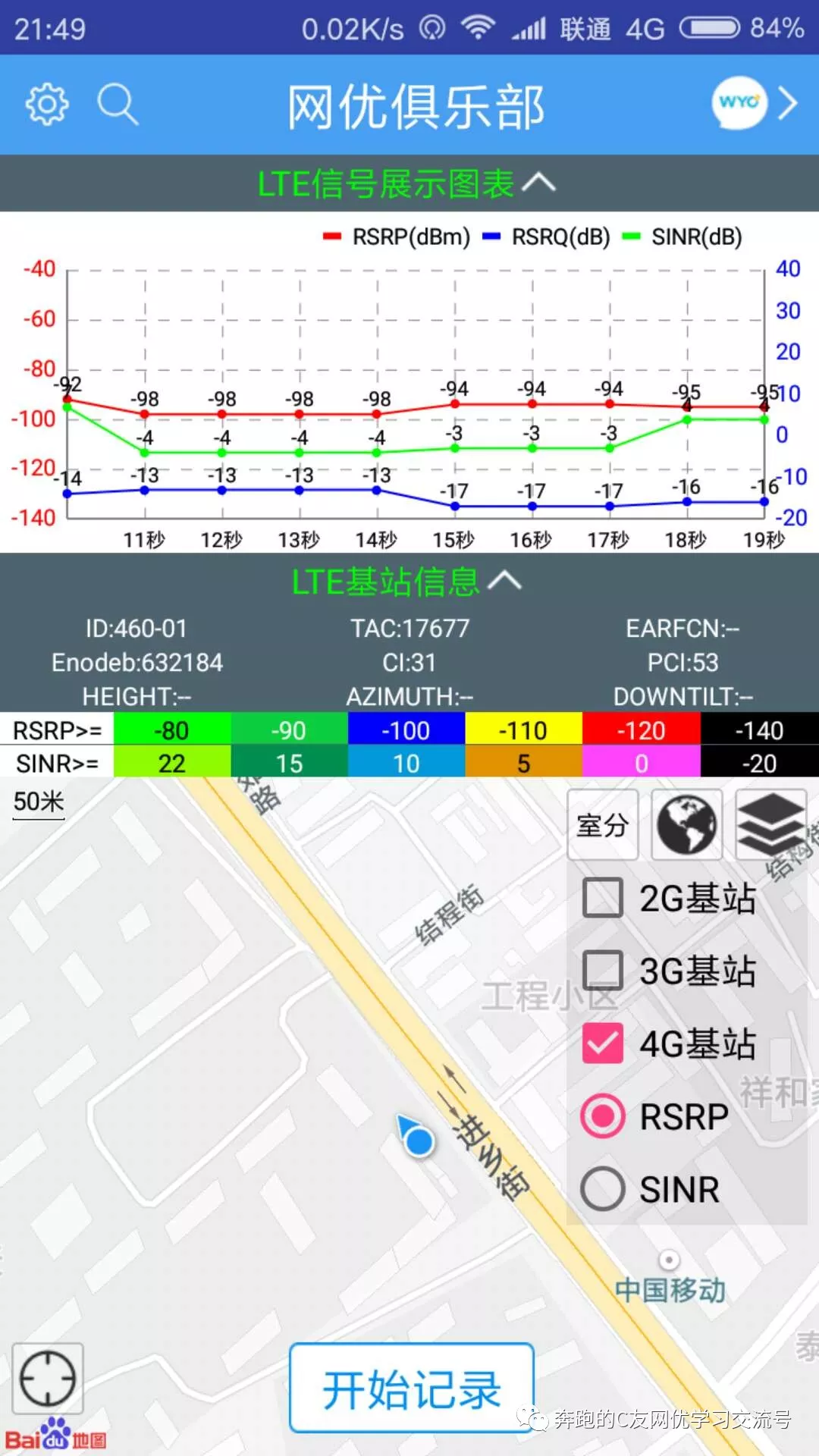

1、网优俱乐部(不需要ROOT)

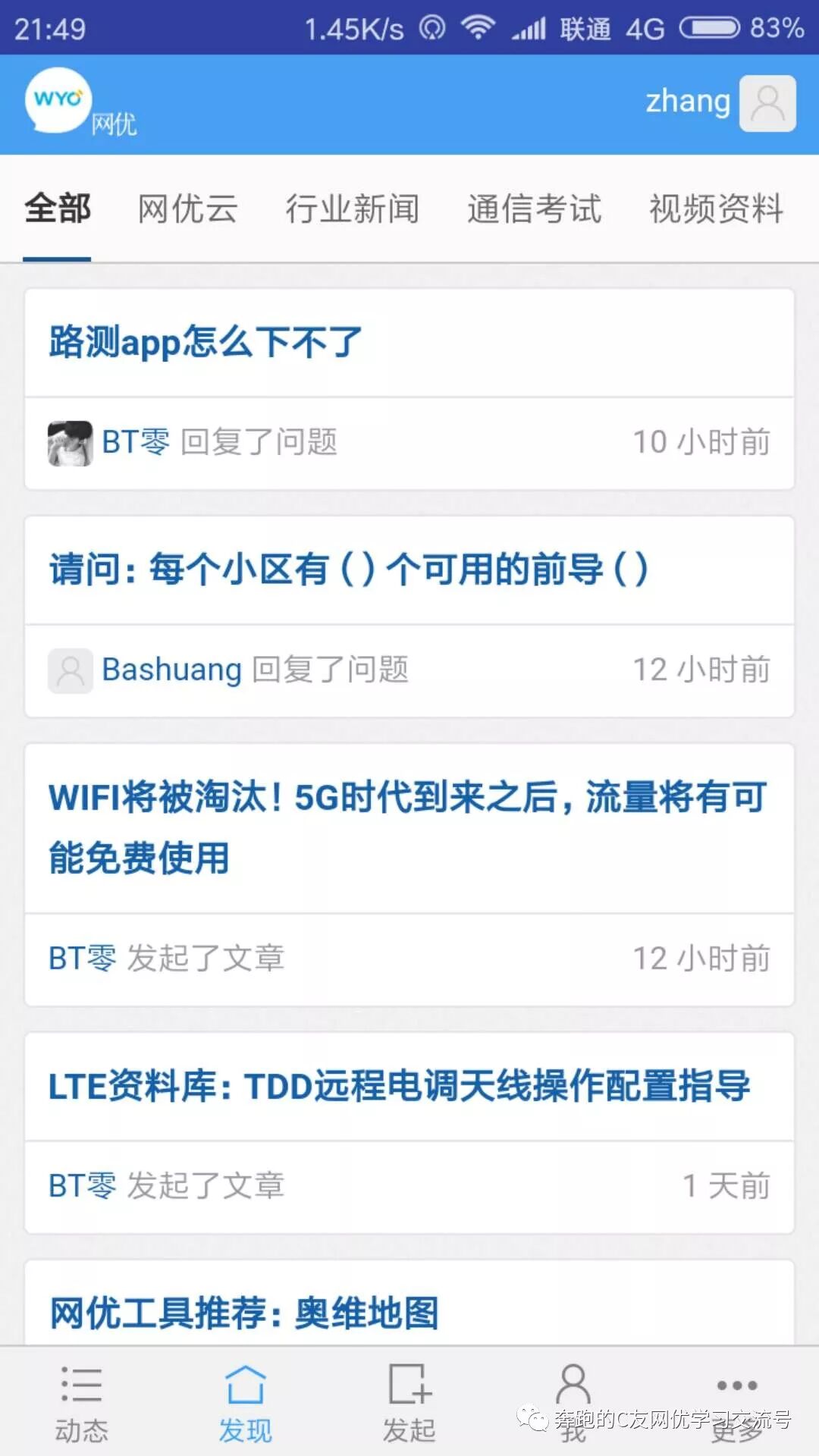

网优俱乐部主要功能(主要有论坛模式,软件上可以直接进入查看各种帖子(包括软件使用问题解答等),专业团队开发)

网优俱乐部APP基于安卓6.0以上的机型运行,根据手机使用芯片的不同存在部分差异:高通芯片全功能支持;联发科芯片不支持SINR数据读取;海思芯片不支持BCCH、BSIC数据读取,海思麒麟970以下不支持邻区获取。网优俱乐部APP采用了手机测试前端和云后台分离的设计思路。手机测试前端主要负责基站信息查看和无线测试(包括DT、CQT和室分测试),已经加入邻区关系;云后台主要包括路测分析、统计报表、配置管理三大模块。暂时不需要root,后期会在手机测试前段增加信令等功能。



众所周知,这类APP因受到安卓手机的限制,很多机型无法获取所有工参数据。网优俱乐部的设计团队为此做了一个巧妙的设计——对于无法获取的参数信息采用工参数据替代,解决了部分手机用户因机型限制带来的苦恼。



如果用户已经导入了工参数据,则在GIS地图上同步显示基站图层。如果基站信息来自工参数据,在显示数据后面会有“(工参)”字样提示。


正是因为有了云,网优俱乐部APP和别的同类路测APP软件有了截然不同的区别。我曾经测试过,轻轻松松一次导入16万行工参数据,毫无压力。
在云后台上可以直接回放APP测试LOG。目前回放系统支持小区扇区图层显示、路测关键指标显示、测距、全网拉线以及对应街景等5大功能。

街景功能的确是一个亮点,通过查看问题区域的街景,协助分析、判断问题。
云后台的统计报表主要统计上传LOG各项指标:采样点数、平均RSRP、平均SINR、服务小区数、重叠覆盖率、RSRP覆盖率、SINR覆盖率,以及综合覆盖率。

云后台支持统计指标的图表输出,目前已经实现的是网络覆盖,信号接收质量及信噪比这三大KPI的统计。
从目前的功能支持情况看,网优俱乐部云路测平台除了支持网优俱乐部的测试Log分析以外,还支持路测先锋、网优百宝箱的Log导入、回放和分析。据说后期还会支持CDS、鼎立等专业测试软件的Log导入、回放和分析。


2、Cellular-Z(不需要ROOT)


CellularZ主要功能(个人)

CellularZ是一款电信小区、信号质量及WIFI网络信息、信道查看软件,主要功能如下:

1.双卡手机网络信息查看(SIM卡信息、服务小区信息、服务小区信号质量,部分手机可获取邻小区信息)。

2.WIFI信息(已连接信息、附近WIFI列表、WIFI信道2.55GHz)。

3.当前位置信息、GPS卫星图 四.设备信息(电池信息,硬件信息、系统信息)。

4.支持室内导入地图测试








3、SmartTest(不需要ROOT)


SmartTest主要功能(团队开发)

SmartTest 安卓手机软件是中国移动自己开发的安卓软件,装在安卓手机上,可以看LteTDGSM三网小区信息,信号电平;具有网络监控、终端体验、测速、语音测试、视频、WLAN、事件等功能






4、网络信号大师(需要ROOT)


网络信号大师主要功能(团队开发)

网络信号大师集成了各种测试功能和网络制式的实时测试,能够提供GSM, GPRS, EDGE, UMTS, HSPA以及CDMA, LTE的实时信令解码,解码层级包括L1, L2, L3以及SIP业务解码,通过实时解析话音和数据的交互信令,帮助用户实时定位网络问题,指导网优工作。

 网络信号大师内置地理化平台,集成室内室外无线测试,能够适应现有的地铁,商场以及机场类的测试,定位无线网优问题。

 网络信号大师可以在两种模式下工作,高级模式和一般模式。第一种高级模式需要用户满足两个条件,手机内置的基带处理器是高通芯片,其次是用户手机必须拥有root权限。满足这两个条件既可以使用高级模式,在高级模式下,用户可以得到丰富的无线参数,能够指导无线网络优化。如果不满足上面的两个条件,普通用户可以使用一般模式,在这种模式下,用户能够体验到的参数要少于高级模式,但是也能看到一些高级参数,这些参数更新的频率和数量都不如高级模式。高级模式和一般模式都能应用到实时的网优工作,指导日常网络优化。

新增小区数据导入+测试脚本+室内打点+3/4G锁定频点











5、网优大师(需要ROOT)


网优大师主要功能(团队开发)

1)网优大师支持下面机型

小米4

小米note标配版

移动A1

一加2

HTC M8

HTC 816

中兴努比亚Z7MAX

中兴努比亚Z9MINI

红米note KVT49L(移动4G增强版)

红米2

三星S5单卡、双卡

三星note3(安卓4.3版)小米3

联想K-30T

2)网优大师支持网络制式

支持GSMTDWCDMALTE

3)网优大师主要功能

进行室内外各项指标测试(包括CSFB),能够看到信令信息,能够进行锁频测试,能够出分析图表等

1、增加WCDMA参数页
2、修正部分GSM参数
3、后分析部分流程整理
4、增加双轴时间分析界面
5、室内室外增加事件图层
6、实时打点及后分析新增6个指标
7、增加WCDMA锁频
8、FTP服务器整理






6、网优先锋(不需要ROOT)


网优先锋主要功能如下(团队开发)(语音测试需要用手机注册

1、实时网络:

支持三大运营商2/3G的场强和CI4G下的rsrpsinrcienob_idpcita等参数,支持工参导入后的小区匹配和距离显示。

2、网络测速:

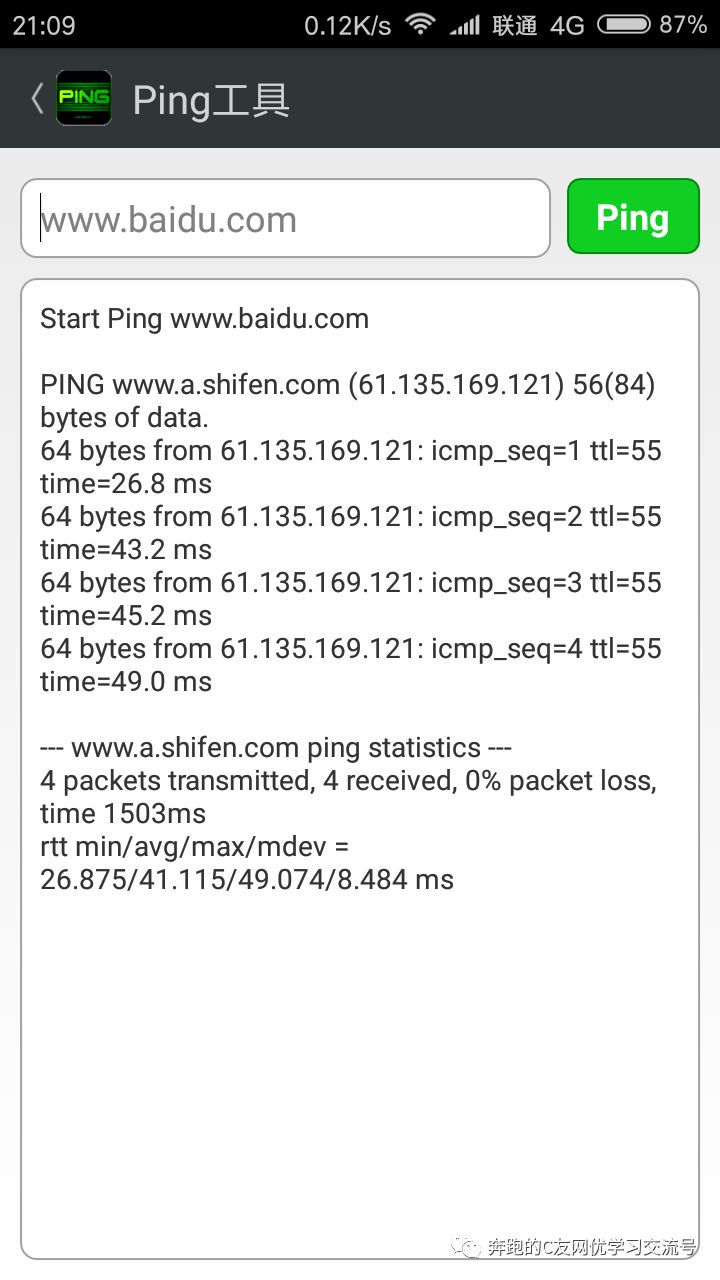

提供专业的ftp上下传、pingdns、热门网页等相关测试项目。数据可导出Excel表。

3、网络异常:

应用开启后,在后台监听设备网络异常,并做记录,包括:弱覆盖,数据掉线,数据连接失败,网络回落,及网络重选超时等。数据可导出Excel表。

4、覆盖测试:

依据获取的手机经纬度在地图上呈现相应位置的网络信息,依据相应场强图例能在地图上直观反应各路段的信号情况,在导入工参后可直接出现匹配的小区和距离功能等同于专业的cds和鼎立等路测软件工参表可导入,测试完成的数据可导出Excel表。

5、基站测量:

网优/督导可通过手机传感器获取天馈的挂高、方位角、机械俯仰角经纬度等物理参数,并配有照相功能记录天馈周围的实际环境。在导入工参之后能自动匹配小区并在地图上显示与之相关的周围的站点分布情况。

设置:

提供工参导入和数据导出接口,方便快捷查询以上所有的测试项目。









7、网优百宝箱


网优百宝箱主要功能如下(团队开发)

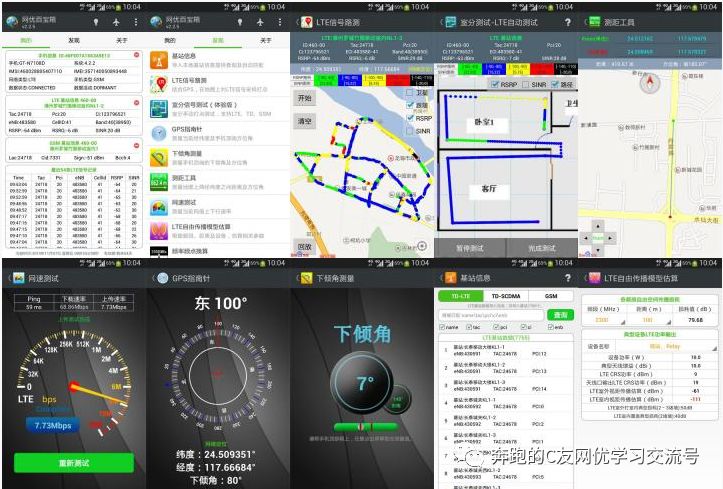

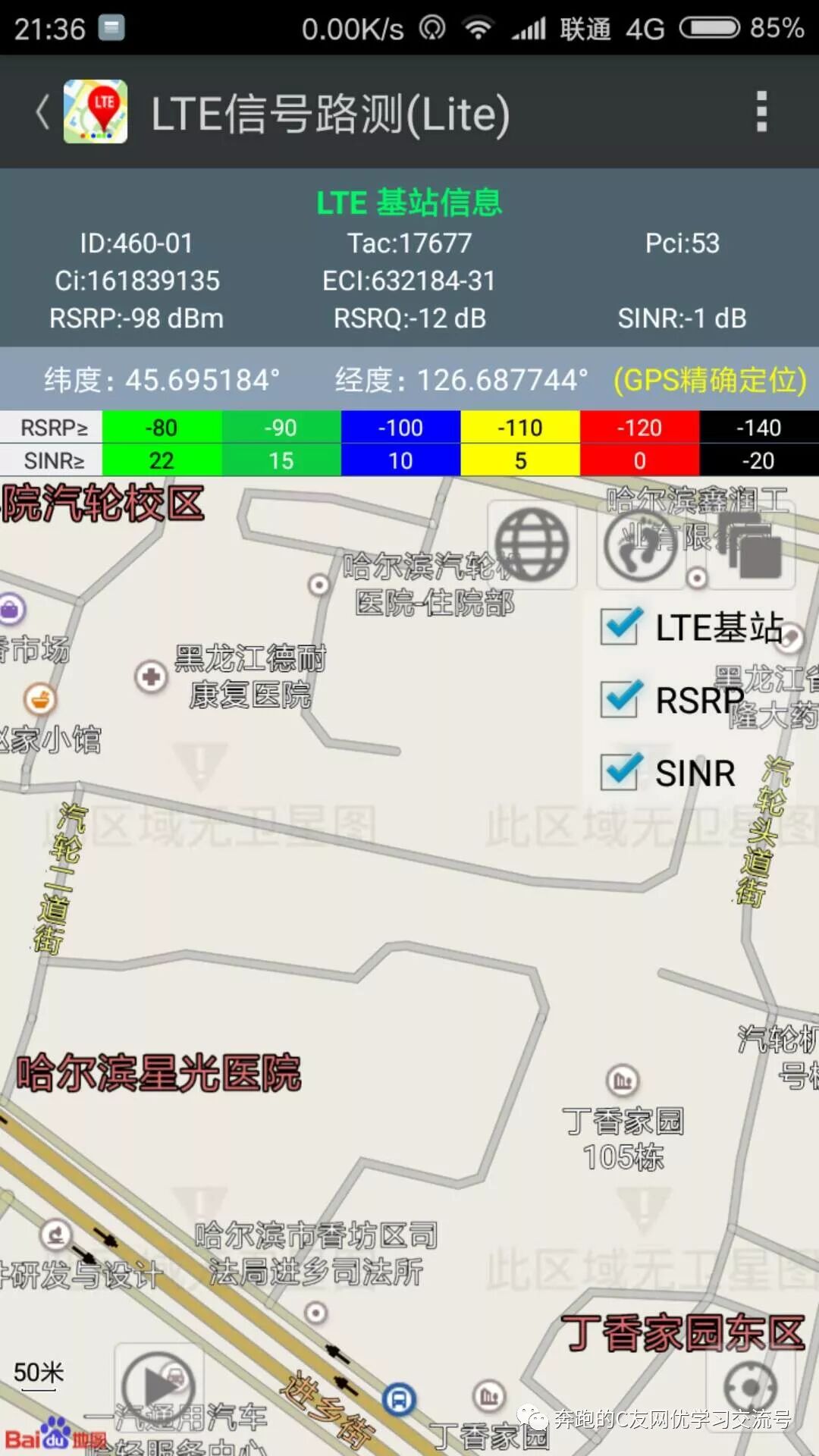

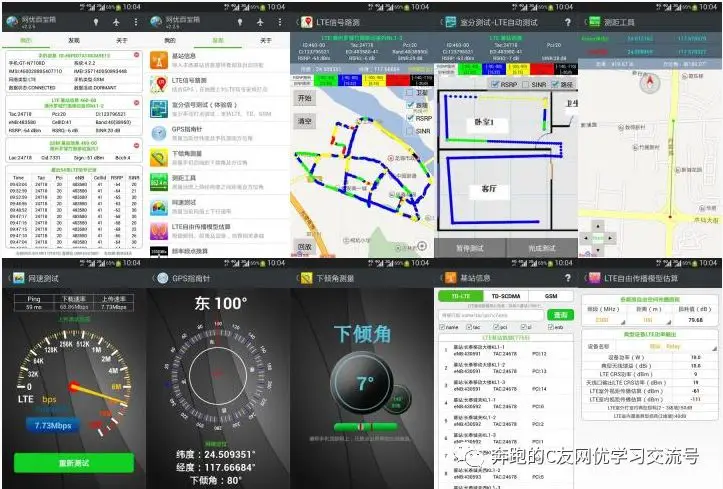

基站信息导入功能、LET信号路测功能、室分信号路测功能、GPS信息扑捉于获取功能、下倾角测量功能、网速测试、测距工具、频点转换、大型场馆容量估算、工程模式、Ping工具等等功能。

支持锁网功能:

移动锁网:GSM,TDS,LTE

联通锁网:GSMWCDMALTE

电信锁网:CDMA-1xCDMA-EVDOLTE

常见问题:
1、室分测试日志格式为什么是idl:因为室分测试日志包含了图片及测试数据,所以自定义了该格式,改格式目前只能在软件上进行回放,后续会增加提取csv日志格式,或者定位图片经纬度实现转KMZ图层;

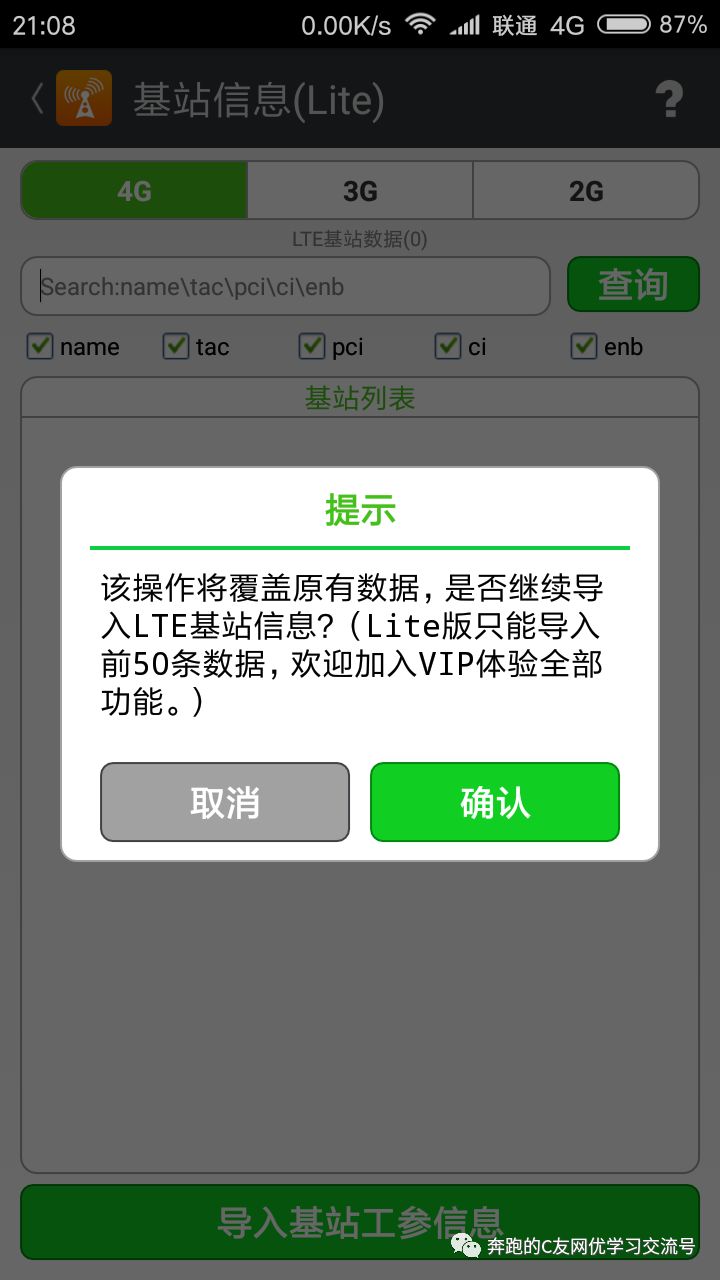

2、基站信息如何导入:进入基站信息界面,点击右上角问号,可以查看使用帮助,并且通过路径找到工参模板,按模板格式制作文件并重命名后导入指定目录即可导入;
3、“我的”界面LTE信息不匹配名称等:首先确认手机能获取到CI,并且CI在导入的工参中是否存在,因为是以CI为匹配字段。匹配的即为小区基站名,CI = eNB*256+CellID。匹配成功后会展示,小区名、BAND、频点、PCI。同时,LTE路测和室分测试可同步关联;
4、“我的”界面GSM信息不匹配名称等:参见上条,GSM匹配规则是,LAC和CID同时匹配;
5、PCI无数据:部分机型获取不到PCI,可通过导入现网工参实现;
6、LTE基站信息无法获取:部分机型LTE基站信息无法获取,详见帮助里的机型适配。如果没有提到您的手机,请通过反馈机型信息寻求解决。









本文是我根据看到和使用的手机网优测试软件及其资料总结出来供大家参考,少部分图片来源于网络,如果有问题可以联系我(微信号为zhangqing822),谢谢大家的关注。在此也感谢网优俱乐部的BT零)和论坛的资料提供。


扫码关注5G通信官方公众号,免费领取以下5G精品资料
  • 1、回复“NSA30”免费领取《5G NSA接入问题处理
  • 2、回复“jkl1”免费领取《中国移动集客L1题库
  • 3、回复“words”免费领取《通信英语缩写(5387个词组)
  • 4、回复“5GJG”免费领取《5G无线网络架构及虚拟化技术
  • 5、回复“5grmk”免费领取《5G网络架构与入门基础(10堂课)
  • 6、回复“5GSFG”免费领取《5G室分共享产品和技术方案
  • 7、回复“5GWDD”免费领取《5G基站外电改造的建设方案
  • 8、回复“5GFZH”免费领取《5G分组核心网
  • 共获得 2 次点评 我要点评





    如果有什么问题可以联系我(微信号zhangqing822),微信公众号(奔跑的C友网优学习交流号),里面发布的主要针对通信新人,欢迎大家的关注。
