WooSite:Woo = mapinfo+google earth +快+美
junjie2013
初级会员
鎵嬫満鍙风爜宸查獙璇


 发短消息    关注Ta

积分 145
帖子 33
威望 5239 个
礼品券 10 个
专家指数 -20
注册 2013-3-21
专业方向  通信工程
回答问题数 0
回答被采纳数 0
回答采纳率 0%

发表于 2019-12-22 16:35:52  只看楼主

麻木是一种什么感觉?

麻木是一种你明明内心觉得怎么这么烦,这么低效?

但是定神一想,你也没有其他选择

作为一只通信汪

长年使用mapfinfo和google earth就是这样的感觉



mapfinfo有地图

但那是从六十年代国家地理测绘局流传出来的路线图

估计比咱爹都大

关键是现在人家还动不动给你发律师函

高德、百度线上地图丰富多彩

但和通信没关系不大

你的基站图层有导不到网上

不是有Google earth么?

这货要不是卡,就是让你去修改host文件



所以引出主题,怎么解决这些问题?

QGIS + Woosite

QGIS是一款国外开源的地理化信息软件,

和mapinfo相比

不用担心收到律师函

唯一缺点就是过于专业和强大

不能轻易上手,学习成本高

Woosite是小编开发的基于QGIS的插件

其结合通信网的主要使用习惯和需求

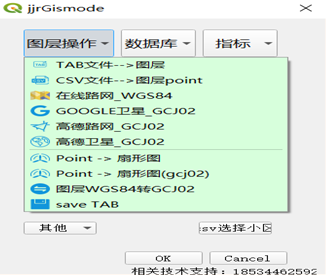

截止现在开发的功能如下(后续还会更新更多):

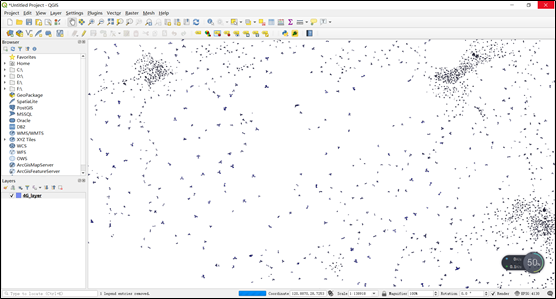

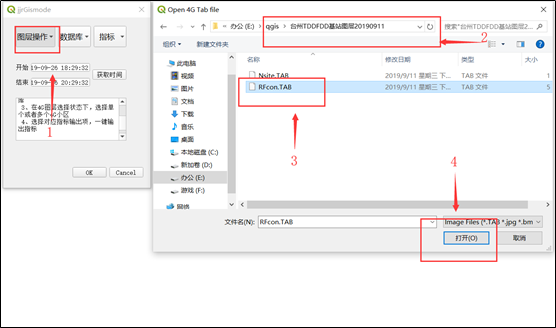

    一. 导入TAB图层

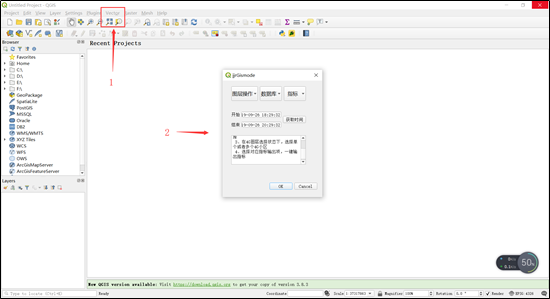

  • 点击Vector→选择jjrGismode→选择WooSite

  • 点击图层操作→选择导入4G图层→选择RFcon.TAB→打开

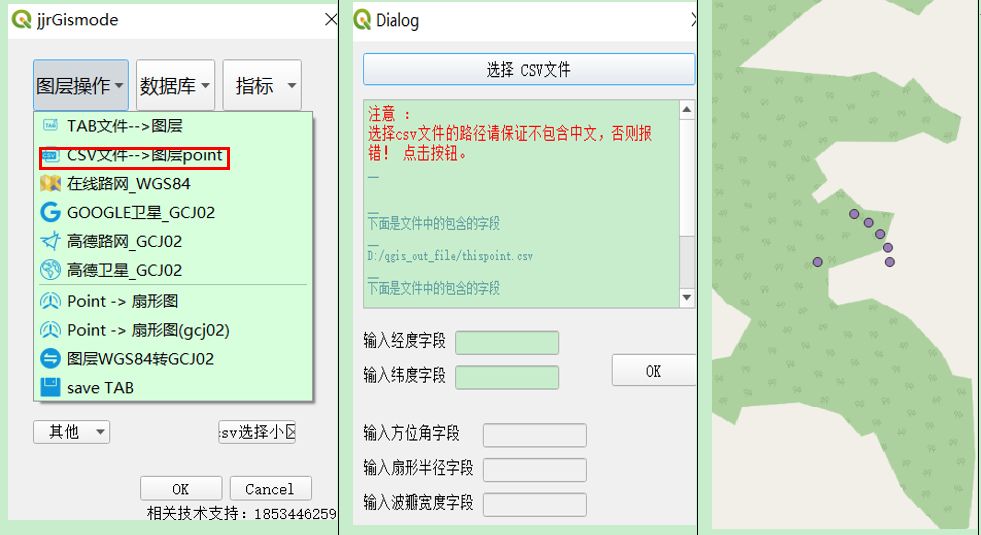

二. CSV文件制作点point图层




  • 点击 “CSV文件制作点point图层”弹出这个窗口后

  • 1、   选择CSV文件,注意上边红字‘路径不能包含中文’会在窗口自动显示文件包含的数据列名称

  • 2、   将经度和纬度对应的字段输入(灰色框不用填,你也填不了)

  • 3、  点OK

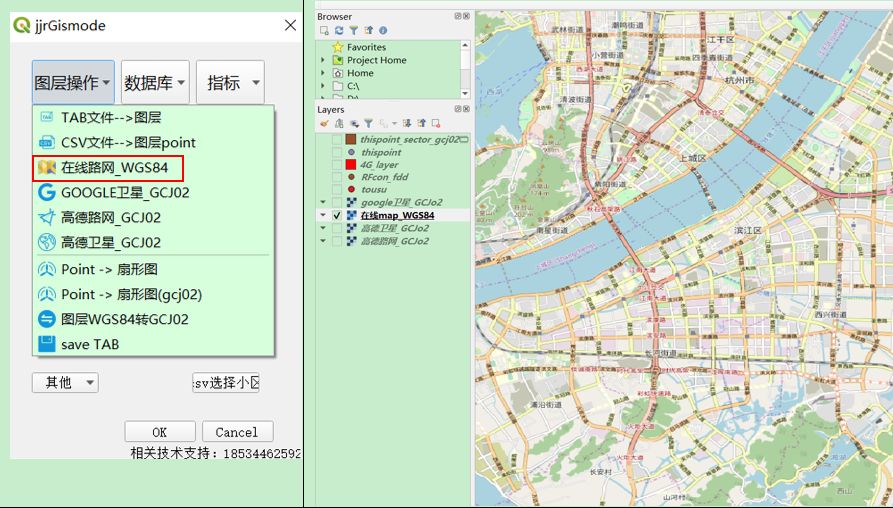

三. 在线路网_WGS84


  • 点击 “在线路网_WGS84”弹出这个窗口后选择对应功能

  • 这个地图的好处是本身就是WGS84的坐标系,也就是我们常用的基站图层,GPS打点的图层导入进去之后,准确对应坐标的,不会有偏移

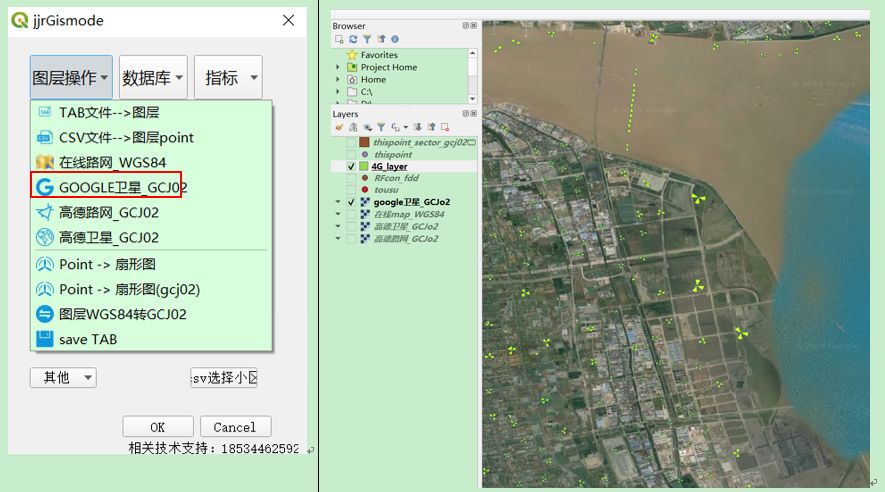

四. Google卫星_GCJ02


  • 点击 “Google卫星_GCJ02”弹出这个窗口后选择对应功能

  • 我们常用的我们常用的google卫星地图也有,比google地球好很多,图片清晰,加载速度快,不用动不动改host文件,是GCJ02的坐标系,直接导入的WGS84的点图和扇形图可以通过下边的“图层WGS84转GCJ02”,使图层和卫星地图坐标对齐

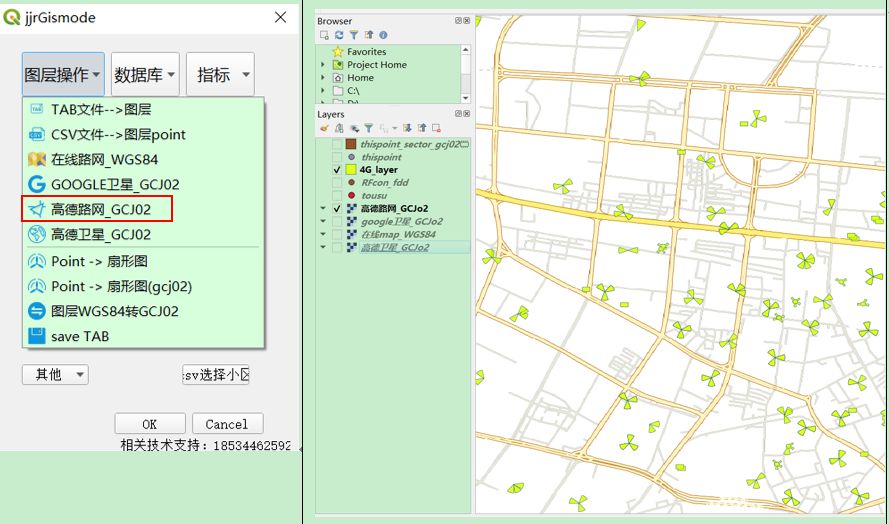

五. 高德路网_GCJ02

  • 选择对应功能“ 高德路网_GCJ02

  • 高德路网地图是一个透明的地图,方便下边叠加一些其他图层

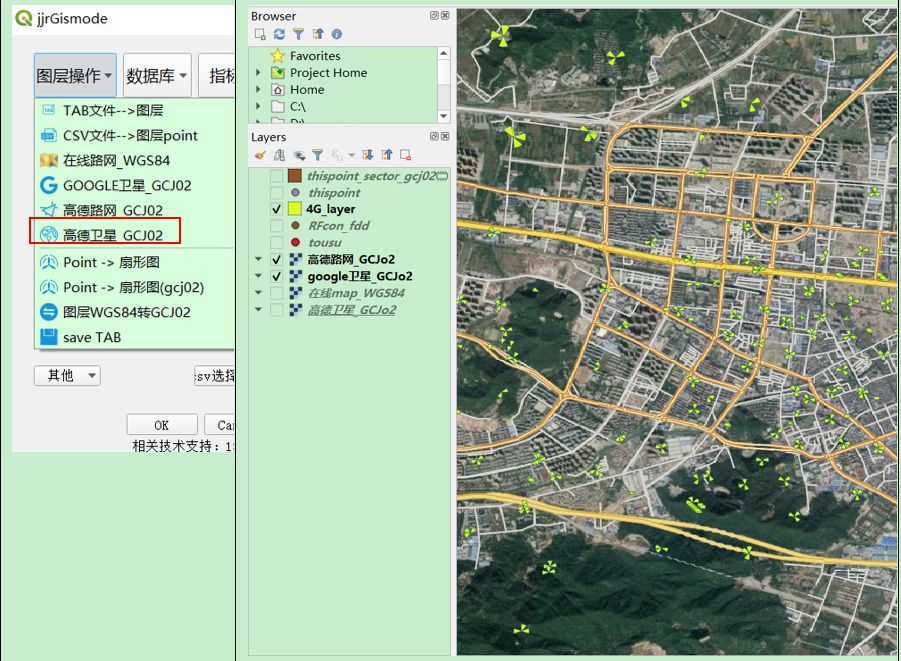

六. 高德卫星_GCJ02


  • 选择对应功能“高德卫星_GCJ02”

  • 高德卫星地图和google卫星一样都是GCJ02的,我们常用的WGS84图层导入后可以通过下边的“图层WGS84转GCJ02”功能坐标对齐。个人觉得高德卫星地图色彩更鲜靓一点。

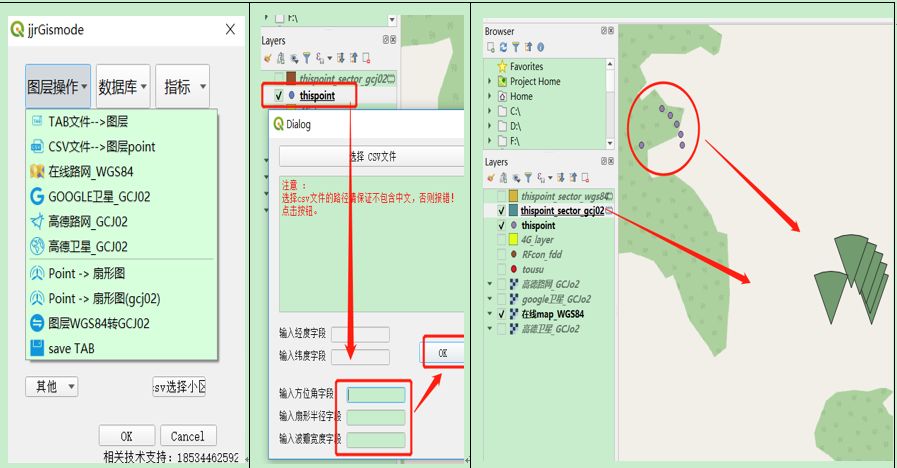

七. Point ->扇形图

  • 选择对应功能“Point ->扇形图

  • 1、    选中用来制作扇区的点图层

  • 2、    点击  Point -> 扇形图按钮

  • 3、    输入方位角,半径,波瓣的字段(也可以什么都不输入,默认是给你制作,方位角0,半径100,波瓣45的扇形)

  • 点OK

  • 输出结果

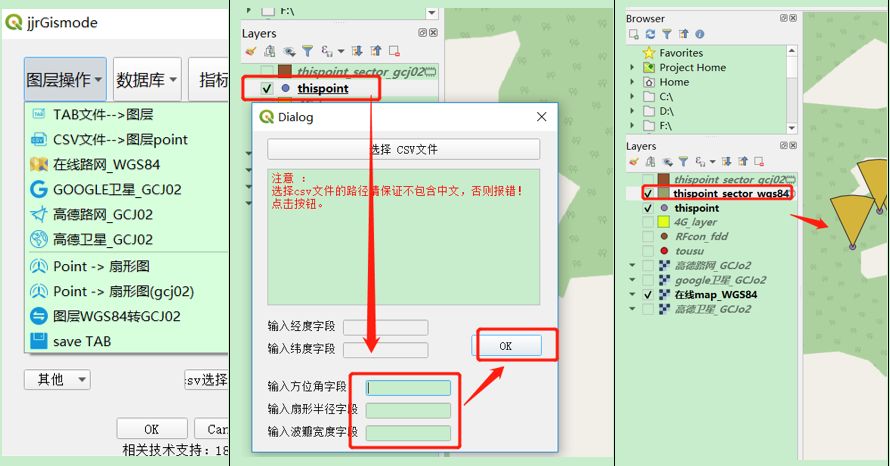

八. Point ->扇形图(GCJ02)


  • 选择对应功能“Point ->扇形图(GCJ02)

  • 1、    选中用来制作扇区的点图层

  • 2、    点击  Point -> 扇形图gcj02 按钮

  • 3、    输入方位角,半径,波瓣的字段(也可以什么都不输入,默认是给你制作,方位角0,半径100,波瓣45的扇形)

  • 点OK

  • 输出结果,自动会有偏移,匹配GCJ02的坐标

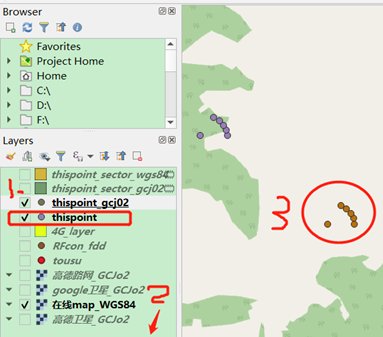

九. 图层WGS84转GCJ02

1、选中需要转换的图层

2、在图层操作中选择“图层WGS转GCJ02”

3、原始图层会偏移为GCJ02坐标系。



具体软件的下载和安装等说明,篇幅过长,不在文中一一细说

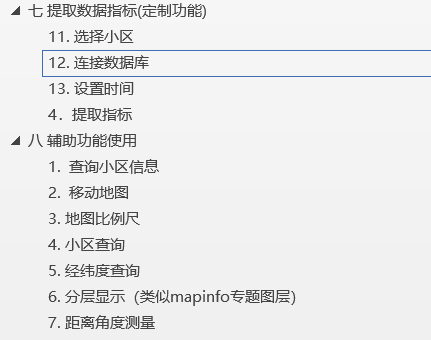

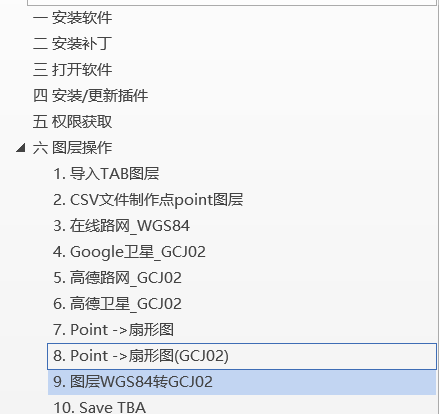

Woosite安装使用说明

内容链接:https://pan.baidu.com/s/1vemL_BtjG7vS6dBsaDgJRQ

提取码:5qil

复制这段内容后打开百度网盘手机App,操作更方便哦





微信扫描分享本文到朋友圈
← 微信扫描二维码,手机阅读更便捷
动态通知,随时随地掌握

对本帖内容的看法? 我要点评


[充值威望,立即自动到帐] [VIP贵宾权限+威望套餐] 另有大量优惠赠送活动,请光临充值中心
充值拥有大量的威望和最高的下载权限,下载站内资料无忧
dianxin666
中级会员
鎵嬫満鍙风爜宸查獙璇


 发短消息    关注Ta

纪念勋章·十周年
积分 1096
帖子 214
威望 13871 个
礼品券 8 个
专家指数 26
注册 2009-7-20
专业方向  网优
回答问题数 19
回答被采纳数 1
回答采纳率 5%

发表于 2019-12-24 11:42:18
技术问题,回答得专家指数,快速升级

图片看不到

对本帖内容的看法? 我要点评


[立即成为VIP会员,百万通信专业资料立即下载,支付宝、微信付款,简单、快速!]
junjie2013
初级会员
鎵嬫満鍙风爜宸查獙璇


 发短消息    关注Ta

积分 145
帖子 33
威望 5239 个
礼品券 10 个
专家指数 -20
注册 2013-3-21
专业方向  通信工程
回答问题数 0
回答被采纳数 0
回答采纳率 0%

发表于 2019-12-31 09:22:16  只看楼主


QUOTE:
原帖由 dianxin666 于 2019-12-24 11:42:18 发表
图片看不到

下载网盘说明文件
