1. 概述

恰当的地图符号除了可以直观地表达地图上的要素之外，还可以让地图看起来更加美观和更具有耐看性。

高德地图作为常用的地图之一，其许多的配色和样式方案值得我们在制图的时候参考，所以这里以铁路线型符号为例，介绍两种在QGIS中制作高德铁路线型符号的方法，希望能够对大家有所帮助。

2. 数据来源

本教程所使用的数据是从水经微图中下载的铁路数据，除了铁路数据，常见的GIS数据都可以从水经微图中下载，你可以通过关注微信公众号"水经注GIS"，然后在后台回复"微图"即可获取软件下载地址，当然也可以直接在水经注GIS官方网站下载。

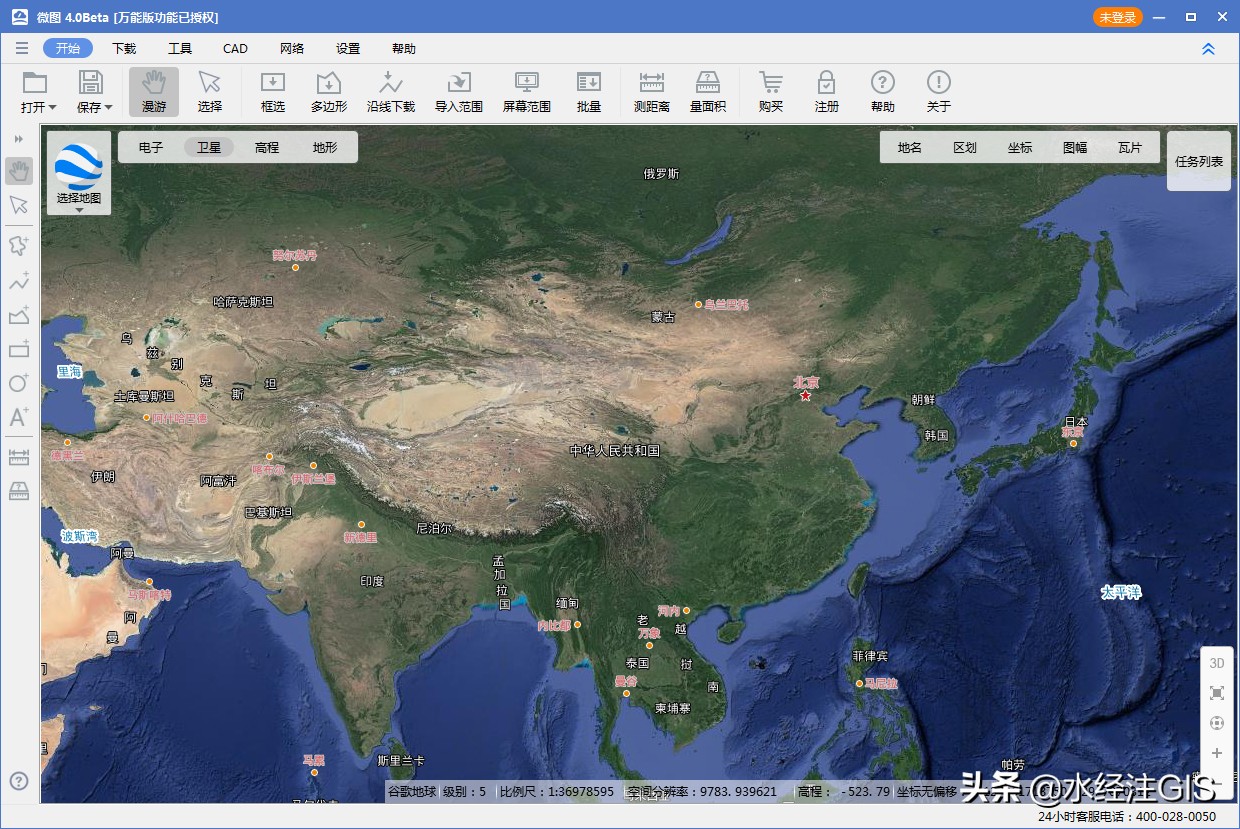

水经微图

（关注微信公众号"水经注GIS"，并回复"微图"获取水经微图软件安装包）

3. 简单线条法

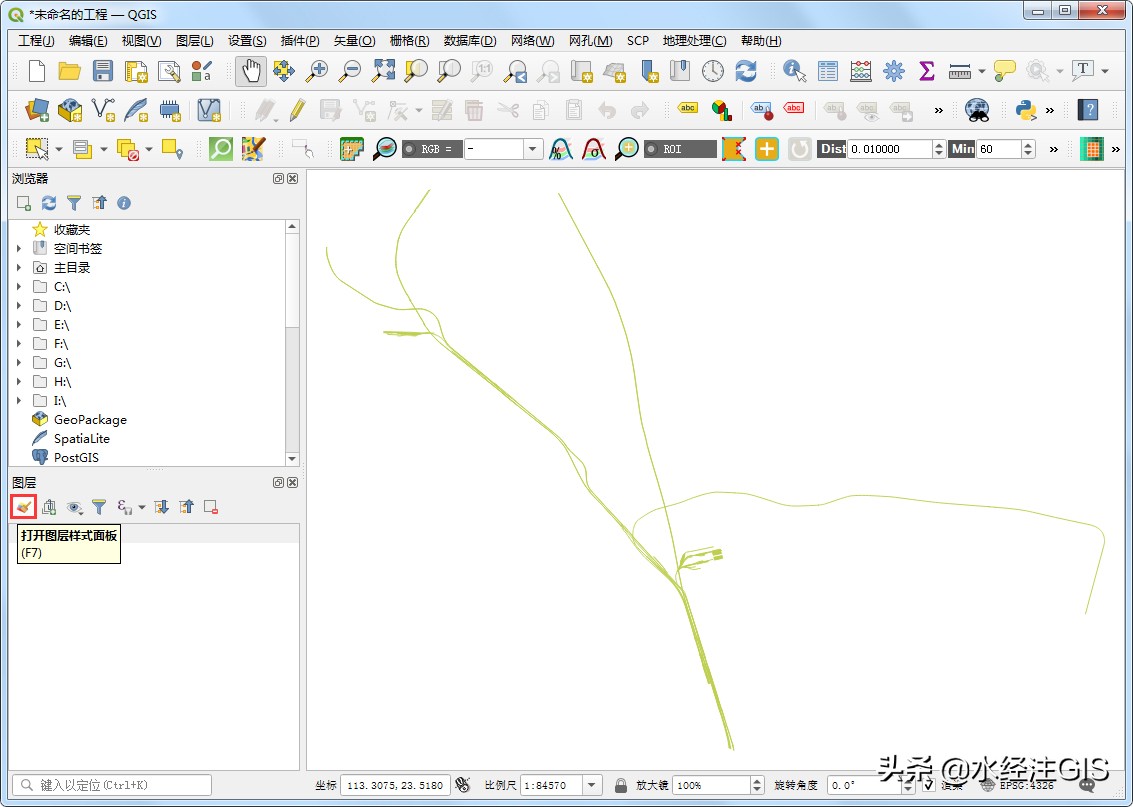

在图层上方点击打开图层样式面板按钮，如下图所示。

点击打开图层样式面板按钮

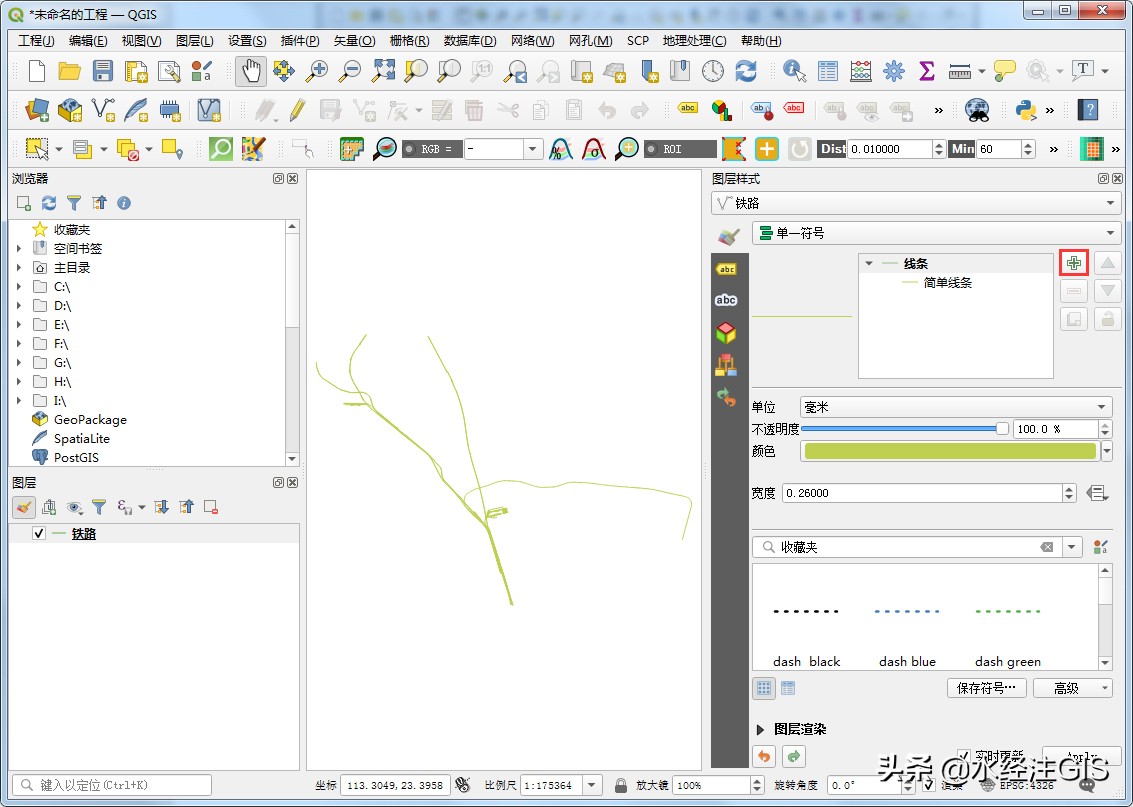

在显示的图层样式对话框内，点击添加符号图层按钮，添加一个符号图层，如下图所示。

点击添加符号图层按钮

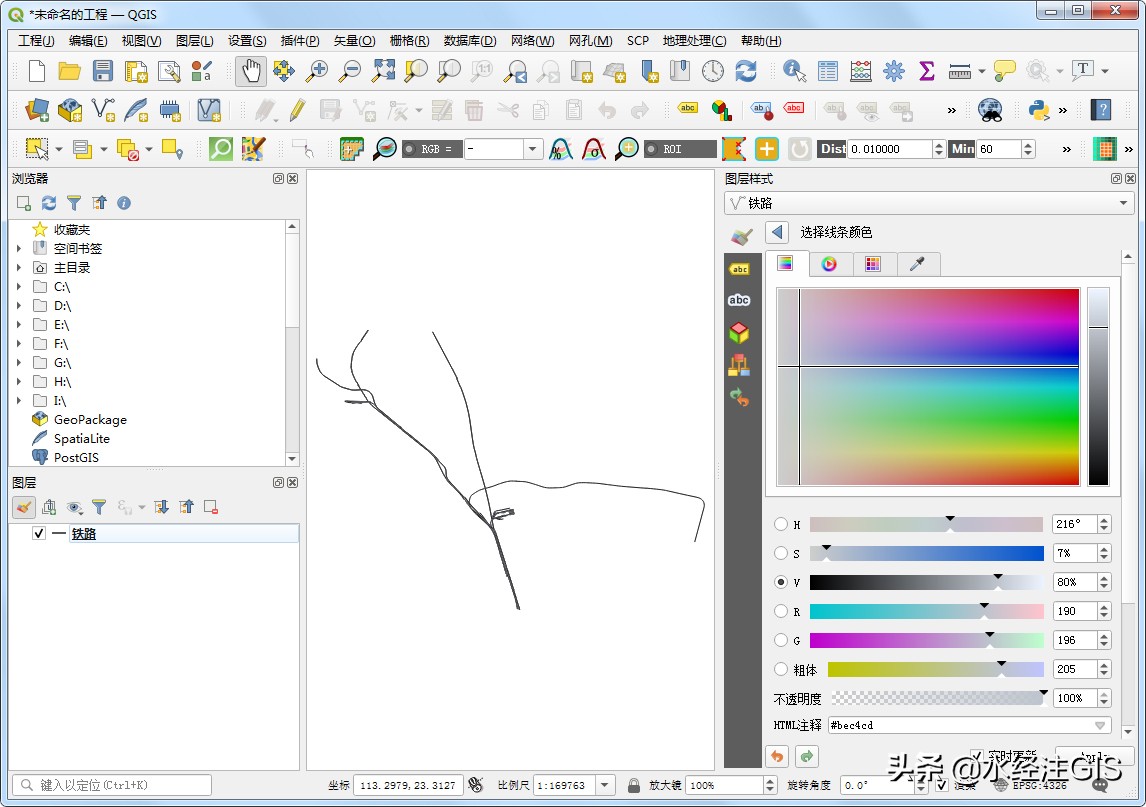

选中位于下面的符号图层，修改颜色RGB值为（190,196,205），如下图所示。

修改RGB值

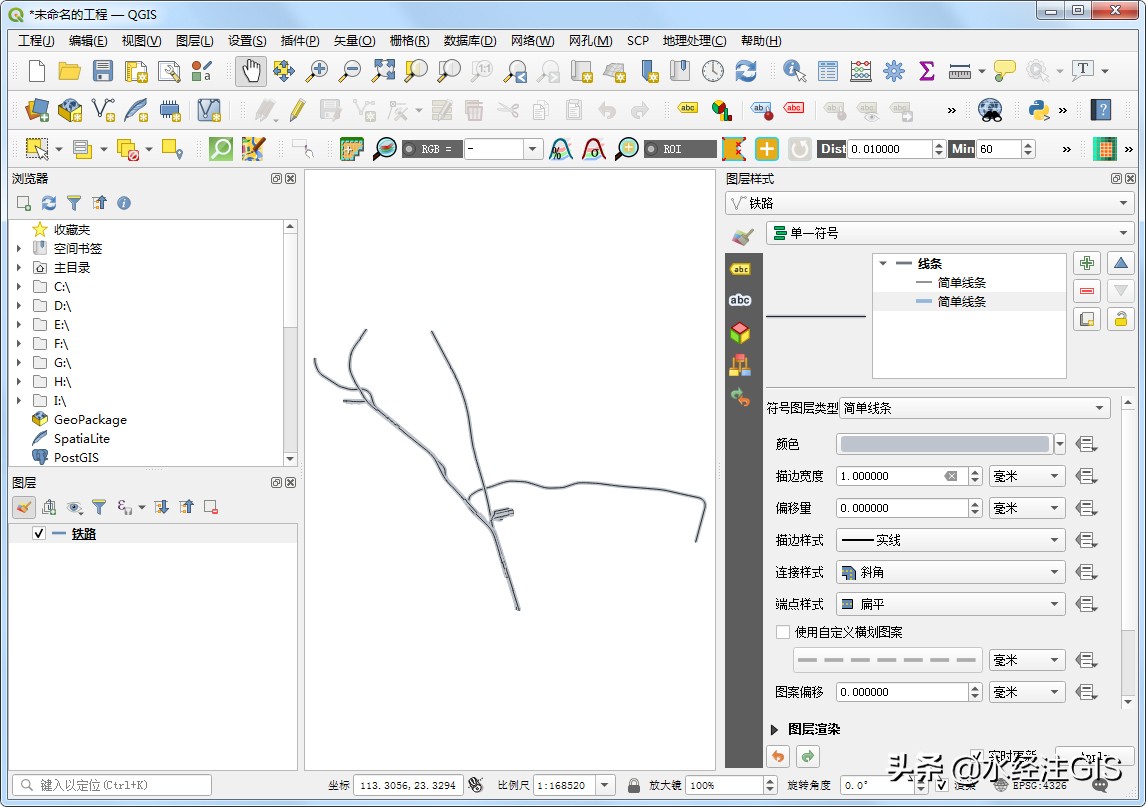

返回后修改描边宽度为1，端点样式设置为扁平，如下图所示。

修改描边宽度和端点样式

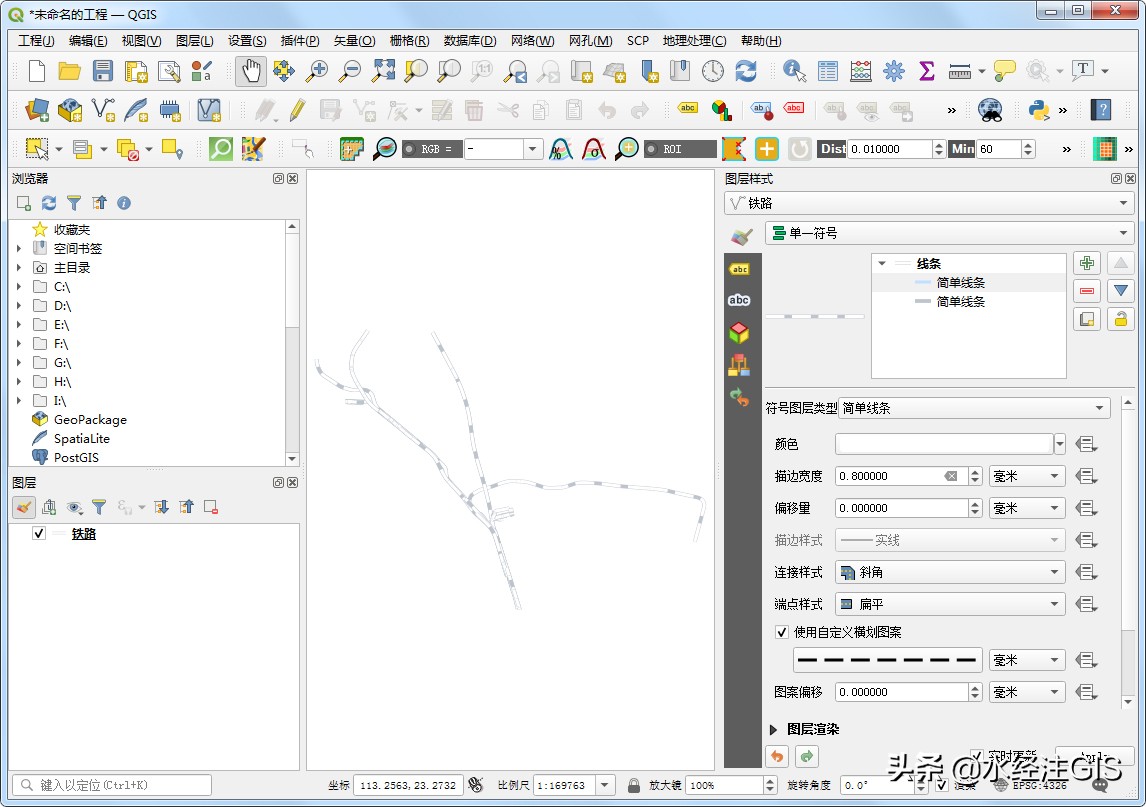

选中位于上方的符号图层，修改颜色为白色，描边宽度设置为0.8，端点样式设置为扁平，勾选上使用自定义横划图案，如下图所示。

上方符号图层设置

点击使用自定义横划图案下面的图案线，如下图所示。

点击图案线

在显示的自定义横划图案对话框内，修改短横为1.5，空格为3，如下图所示。

自定义横划图案

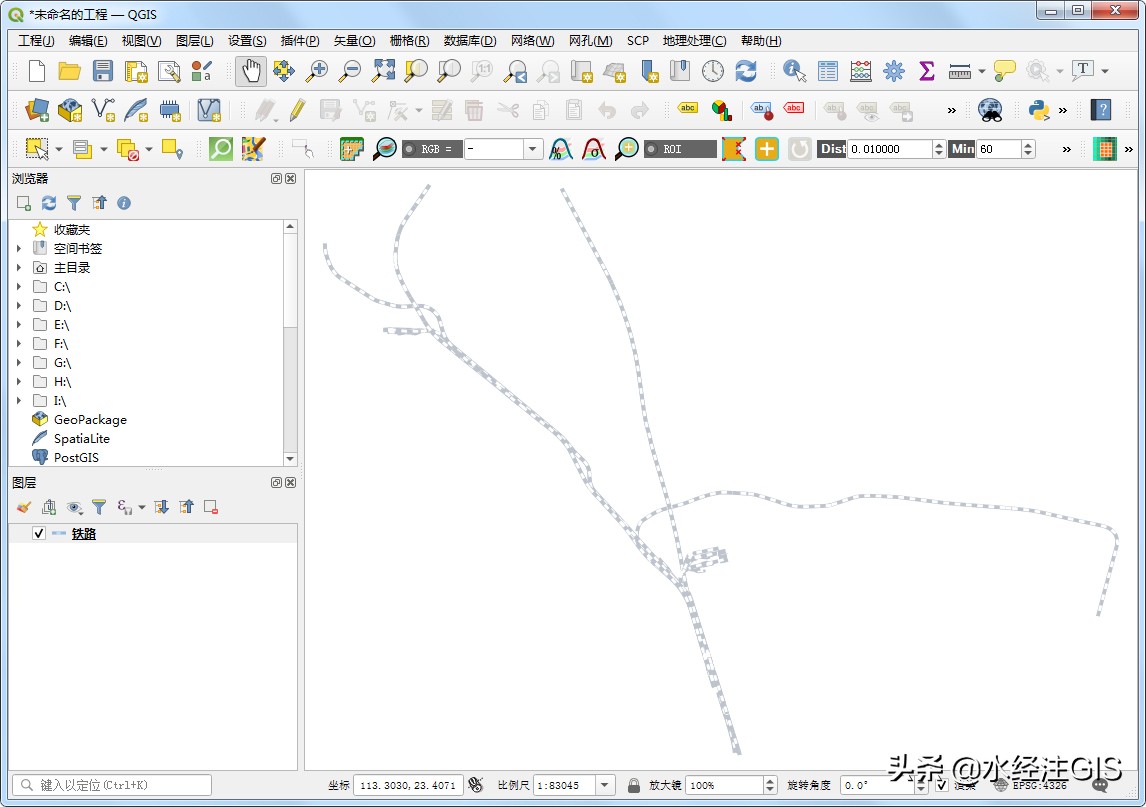

到此就完成了高德风格的铁路线型符号制作，如下图所示。

高德风格铁路

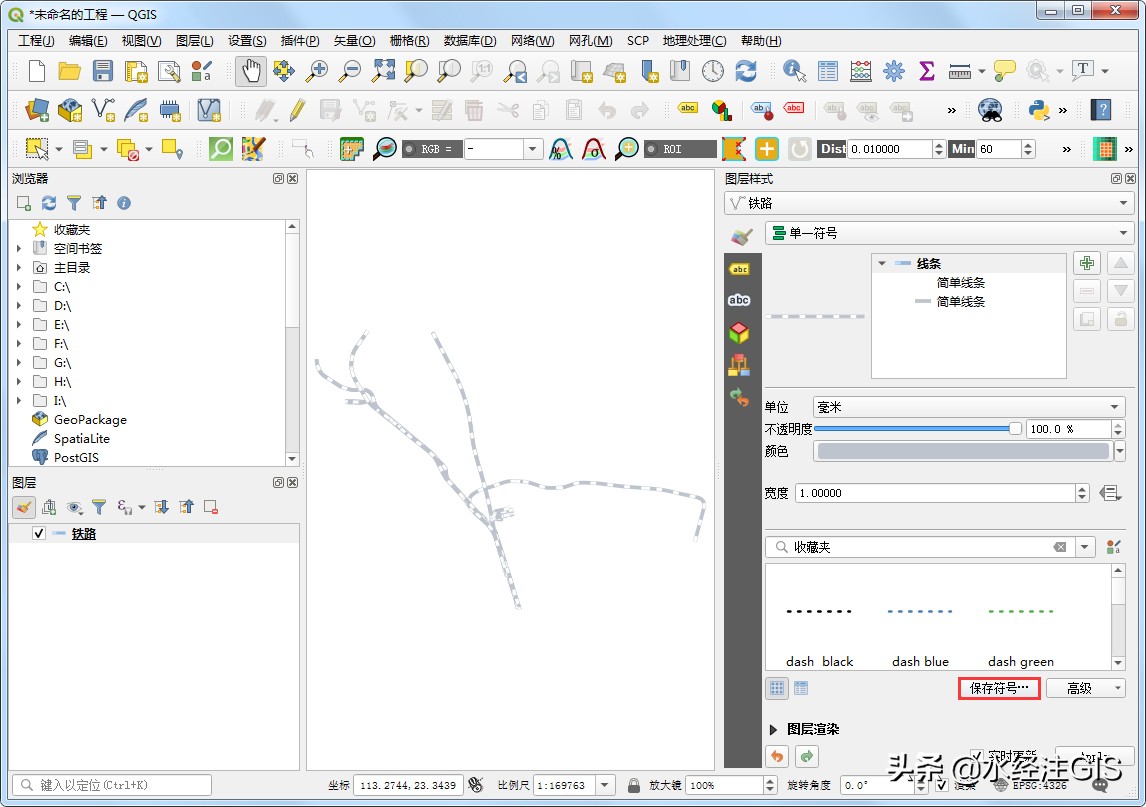

可以在图层样式对话框内点击保存符号按钮将制作好的符号保存，下次直接使用。

保存符号

4. 标记线法

同简单线条法一样，首先添加一个符号图层，如下图所示。

添加符号图层

同样选中位于下面的符号图层，修改颜色RGB为（190,196,205），描边宽度修改为1，端点样式设置为扁平。

下面符号图层设置

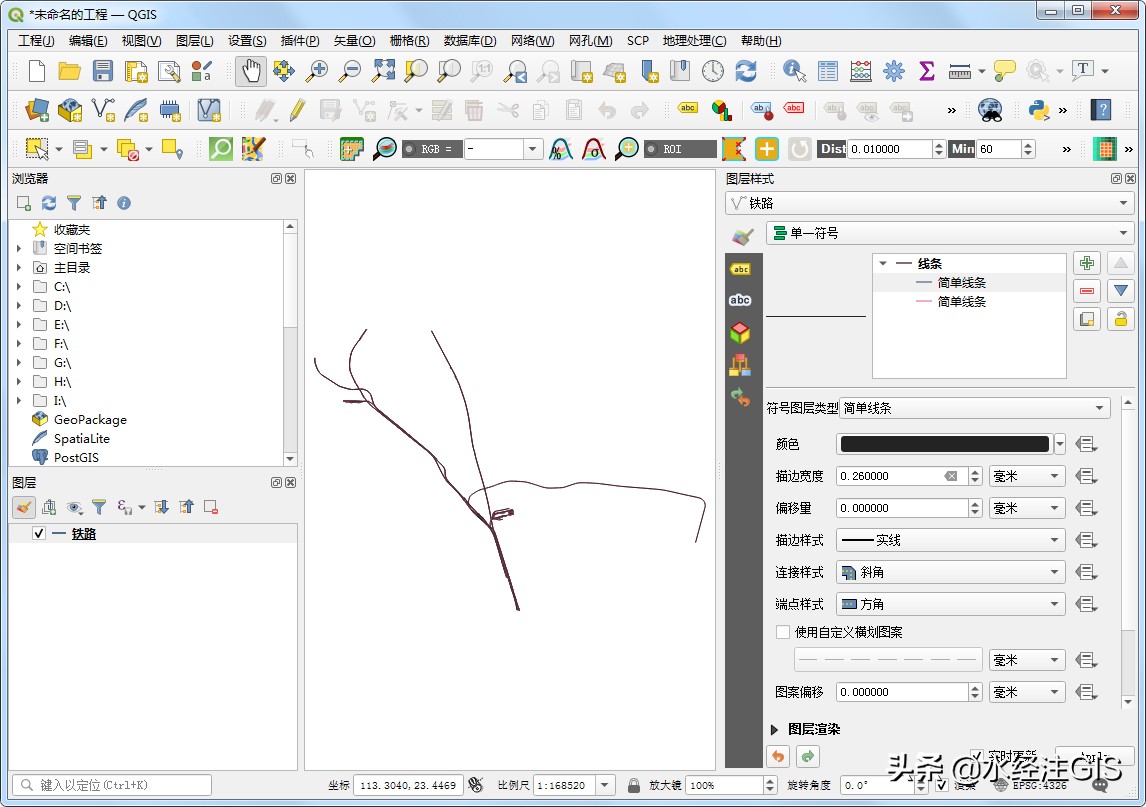

选中位于上面的符号图层，修改符号图层类型为标记线，如下图所示。

修改符号图层类型

选中简单标记，修改大小为1.5，填充颜色设置为白色，描边颜色为透明。

修改大小和颜色

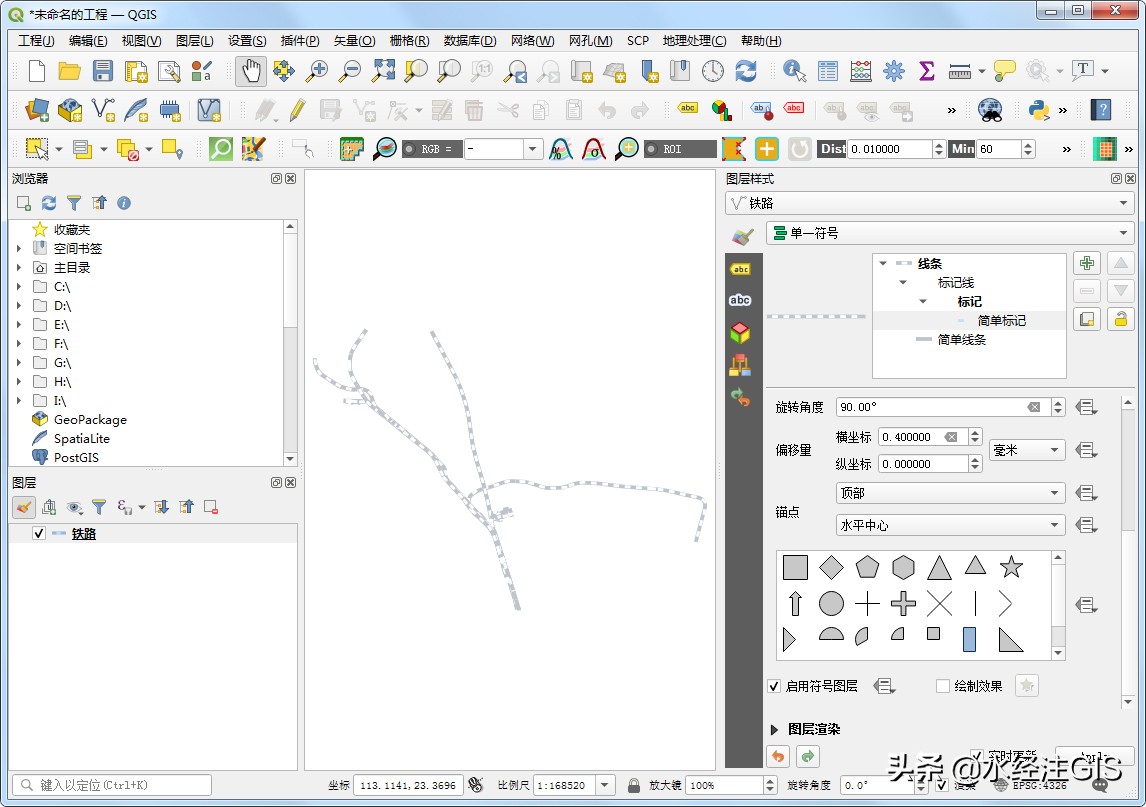

设置旋转角度为90°，偏移量为横坐标0.4毫米，垂直方向的锚点设置为顶部，选择图形为矩形，如下图所示。

设置图形及位置参数

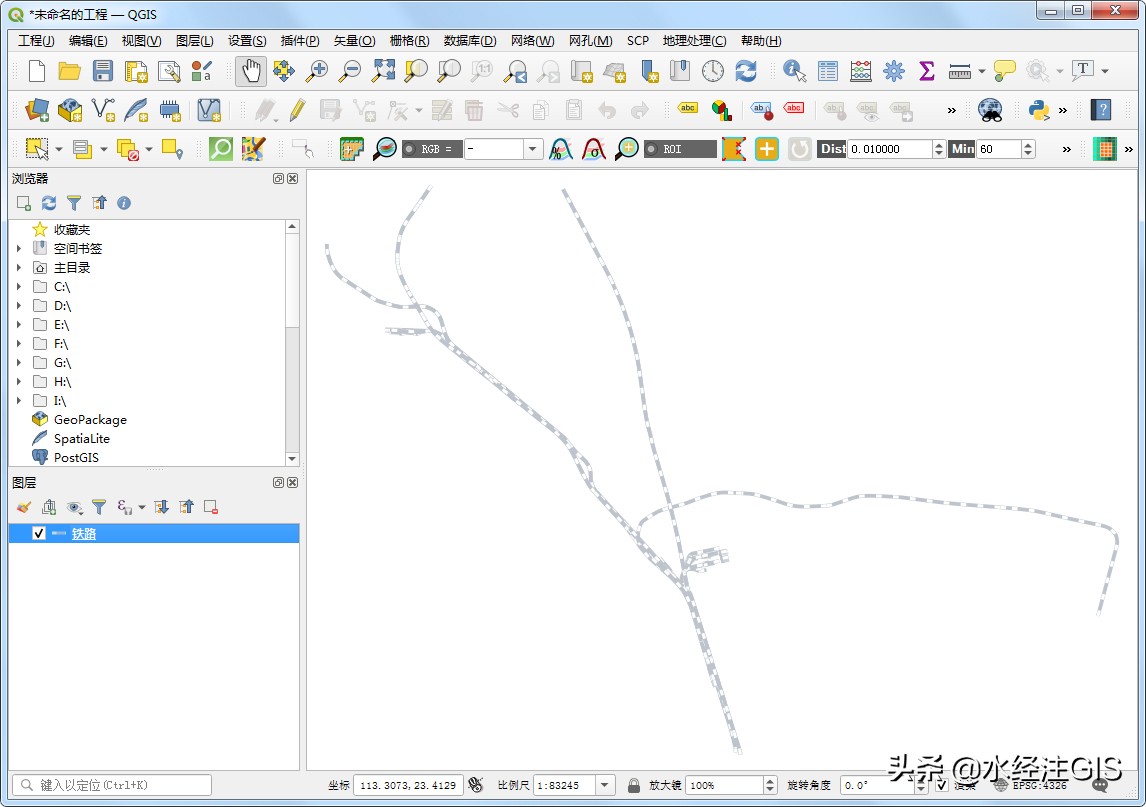

到此就完成了高德风格的铁路线型符号制作，如下图所示。

高德风格铁路线

5. 结语

以上就是两种在QGIS中制作高德铁路线型符号方法的详细说明，主要包括了数据来源、简单线法和标注线法等功能。
