是谁偷了5G的PRB(物理资源块)？

Original Mr.Kang 和老康一起学5G 2023-04-28 08:00 Posted on 北京

收录于合集

#5G873个

#RAN73个

#PRB4个

#BW1个

#RB3个

在4G(LTE)中带宽设置为20Mhz时小区可用100个物理资源块(PRB)；而5G(NR)网络在FR1(<6Ghz)频段当小区带宽为100Mhz时物理资源块(PRB)最多只有275个。为什么小区带宽增加了5倍，而物理资源块(PRB)增加数量不到3倍，那是谁偷走了其他的PRB?要想搞清楚这个问题，首先看看无线网络中的保护带宽。

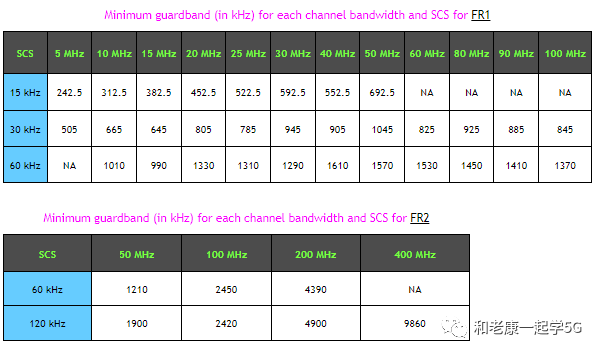

一、保护带宽(Guardband)在无线网络中并非信道带宽中的所有资源块都用于传输；因为射频载波两端需要保护带宽，以满足带外发射要求。保护带宽位于载波边缘和最低可用子载波之间。3GPP在TS38.101中为5G网络定义的最小保护频带如图1所示，其中保护带的大小随着子载波间隔(SCS)的增加而增加。                                               图1.5G网络中的最小保护带宽

这种随子载波间隔(SCS)增加而增加的保护带非常有用，同时需实施必要的滤波以满足带外发射要求，避免过度陡峭的过滤要求(对更高SCS)。

二、起始资源块(RB0)位置基于以上原因,由于保护带大小不同，第1个可用资源块(RB0)位置对于不同子载波间隔也不同。为此5G网络中通过参数"offset To Carrier"为终端(UE)提供第一个可用子载波的位置。

- offset To Carrier是Point A和PRB数量的载波上最低可用子载波之间的频域偏移。这是根据SIB1中的每个子载波间隔或通过专用RRC信令配置。

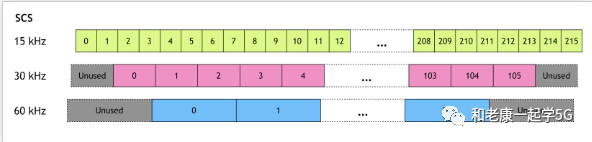

假设一个5G(NR)小区的带宽为40MHz，根据TS38.101当小区子载波间隔设置为15kHz时可提供216个RB，当使用30kHz的SCS时应产生108个RB。但在TS38.101中30kHz的SCS仅定义了106个RB，这是因为第一个和最后一个RB未使用。类似地对于60kHz，RB0和52未使用，因此只有51个RB用于传输。

图2.SCS与RB数

三、5G(NR)最大RB数对于任何子载波间隔(SCS)对应小区中最大载波带宽资源块(RB)限制为275个RB；TS38.101中对子载波间隔(SCS)与小区带宽(BW)定义分别如下：

1.SCS与小区载波最大带宽(以MHz单位)

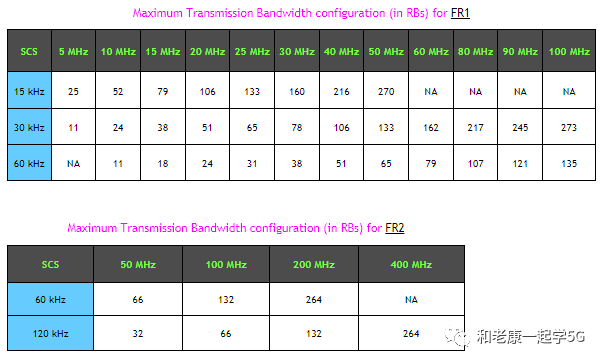

2.小区带宽、子载波间隔与最大RB数量
