与4G(LTE)网络一样，5G中终端(UE)与网络间联系除无线侧的RRC外，还需通过NAS层与核心网元进行信令交互；而传递NAS消息的接口就是N1。

一、N1接口3GPP在TS23.501(图1所示)中定义了N1参考点和接口。其中:N1是UE和AMF之间的接口，它是在无线网(gNB)完成无线接入之后，终端(UE)与AMF建立的(逻辑)链路(接口)。图1.5G网络接口简图

TS 23.501-4.2.8.2和TS 23.501-5.3.3.1中描述为：

• N1接口：终端(UE)和AMF之间的接口;

• N1组合路径:UE<-->Access Network and Access Network<-->AMF;

• *接入网络(Access Network)可是基于3GPP的(如gNB)或non3GPP的。

二、N1接口功能主要是传递NAS层消息；TS24.501-3中有关N1 NAS信令连接的定义如下：N1 NAS信令连接--UE和AMF之间点对点N1模式连接。N1 NAS信令连接是通过Uu(接口)参考点的RRC连接和通过N2(接口)参考点NG连接的级联，用于3GPP接入或是通过NWu(接口)参考点的IPsec隧道和通过N2的NG连接的级联non 3GPP接入的参考点。

 图2.联接3GPP和non 3GPP的5G网络接口图

三、N1模式在整个5G网络架构中除了关注物理连接的N1参考点/接口之外，还有一个更侧重于功能角度(尤其是NAS信令角度)的术语称为N1模式，它是正式定义在24.501-3.1中定义如下:

N1模式---终端(UE)允许通过5G接入网，接入5G核心网的模式。

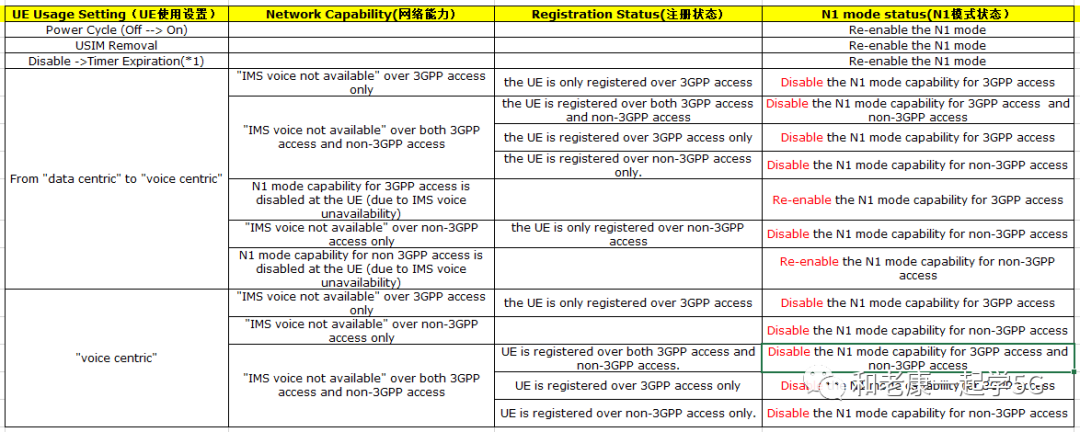

四、终端状态与N1接口根据终端(UE)的使用状态和N1禁用/启用3GPP在TS24.501通过4.3.3.1、4.3.4.1和4.9节分别进行了详细描述；将它们进行分别汇总，可通过下表呈现：

图3.终端状态与N1接口
