LTE系统测量的关键对象之三:RSSI
hongsongchina
初级会员
发短消息
关注Ta
积分 428
帖子 80
威望 23565 个
礼品券 55 个
专家指数 28
注册 2015-3-12
专业方向 LTE网规网优
来自 江苏南京
回答问题数
0
回答被采纳数
0
回答采纳率
0%
#1
大
中
小
使用道具
发表于 2015-04-14 09:32:00
只看楼主
RSSI
(
Received SignalStrength Indicator
)接收的信号强度指示,无线发送层的可选部分,用来判定链接质量,以及是否增大广播发送强度。
RSSI
的正常范围可以是:【-
93
,-
113
】,超过这个范围,则可视为
RSSI
异常。它的实现是在反向通道基带接收滤波器之后进行的。
为了获取反向信号的特征,在
RSSI
的具体实现中做了如下处理:在
104us
内进行基带
IQ
功率积分得到
RSSI
的瞬时值,即
RSSI
(瞬时)
=sum
(
I^2+Q^2
);然后在约
1
秒内对
8192
个
RSSI
的瞬时值进行平均得到
RSSI
的平均值,即
RSSI
(平均)
=sum
(
RSSI(
瞬时)
)/8192
,同时给出
1
秒内
RSSI
瞬时值的最大值和
RSSI
瞬时值大于某一门限时的比率(
RSSI
瞬时值大于某一门限的个数
/8192
)。由于
RSSI
是通过在数字域进行功率积分而后反推到天线口得到的,反向通道信号传输特性的不一致会影响
RSSI
的精度。
在空载下看
RSSI
的平均值是判断干扰的最主要手段。理想状态
RSSI
就是白噪声
-174dB/Hz
,等效于
UMTS
信号的
RTWP=-108dBm/3.84MHz
,通常
NodeB
有
2-3dB
左右噪声系数,这样等效于
NodeB
基站的
RTWP=-106dBm/3.84MHz
,该值我们定义为正常状态的底噪。对于新开局,用户很少,空载下的
RSSI
电平一般小于
-105dBm
。在业务存在的情况下,有多个业务时
RSSI
平均值一般不会超过
-95dBm
。
从接收质量
FER
上也可以参考判断是否有干扰存在。通过以发现是否存在越区覆盖而造成干扰,也可以从
Ec/Io
与手机接收功率来判断是否有干扰。对于外界干扰,通过频谱仪分析进一步查出是否存在干扰源。
RSSI
异常判断:
用户感受:接入困难或者根本无发接入,语音质量不好,严重时甚至掉话;
观察终端:发射功率持续偏高
(Rx+Tx>-70dBm)
以上;有信号无法打电话,经过长时间接入后
(20s)
,掉网;
话统分析:载频平均
RSSI
在正常范围【-
93
,-
113
】之外;
FER
过高,接入成功率、软切换成功率低,掉话率高,且接入失败和掉话的原因主要为空口,还有主分集差超过
6dB
,这里的主集与分集针对的是天线。一个扇区两根天线,一根天线发送和接受信号是主集,一个天线只接受信息是分集。
RSSI
异常的原因分类:
RSSI
异常分
3
种情况,分别是过低、过高、主分集差值过大等,常见的引起
RSSI

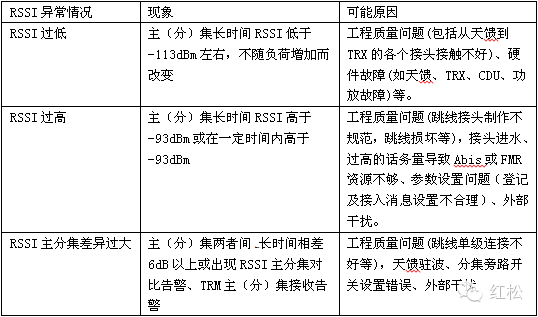

异常原因有:工程质量问题、外界干扰、参数设置错误、设备故障和终端问题等。如下表所示:
