前面我们已经分别介绍了RSRP、SINR、RSSI，今天让我们一起来回顾下这些内容，并认识下今天的最后的测量关键值之一RSRQ，以及他们的区别。
RSRP（Reference SingnalReceived Power，参考信号接收功率）是终端接收到的小区公共参考信号（CRS）功率值，数值为测量带宽内单个RE功率的线性平均值，反映的是本小区有用信号的强度。
RSSI（Received SingnalStrengthen Indicator，接收信号强度指示）是终端接收到的所有信号（包括同频的有用和干扰、邻频干扰、热噪声等）功率的线性平均值，反映的是该资源上的负载强度。
SINR（Signal toInterference&Noise Ratio，信烦躁比）是有用信号功率与干扰和噪声功率之和的比值，直接反映接收信号的质量。
RSRQ (Reference Signal Received Quality)主要衡量下行特定小区参考信号的接收质量，判断信号质量的一个测量值，和WCDMA中CPICHEc/Io作用类似。二者的定义也类似，RSRQ = RSRP * RB Number/RSSI，是RSRP和RSSI的比值，当然因为两者测量所基于的带宽可能不同，会用一个系数来调整，RSSI 为Symbol 内接收到的所有信号( 包括导频信号和数据信号、干扰信号、噪音信号等) 功率的平均值，RSRQ 也可由UE直接测量得出。协议规定RSRQ相对于每RB进行测量的。

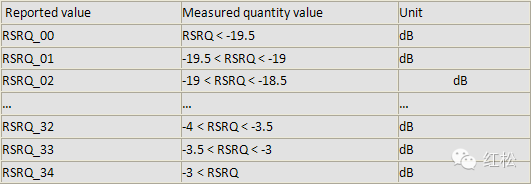

在协议中规定如下：

当小区存在干扰时 SINR会降低 RSRP不会降低。RSRQ是一个long term的指标，主要用于小区接入、切换等。SINR=RSRP/(RSSI-RSRP)，即参考信号的接收功率比上噪声和干扰之和，因为RS在所有RE上均匀分布，在一定程度上可以表征PDSCH的信号质量。而RSRQ=N*RSRP/RSSI，即接收带宽上的参考信号功率和接收带宽上总功率之比，因为分母包括了RS的功率，也包括了其他RE的功率，并不能准确无误的指示参考信号RS的信号质量，所以一般我们采用SINR来准确表征信号质量。
在小区选择或重选时，通常使用RSRP就可以了，在切换时通常需要综合比较RSRP与RSRQ，如果仅比较RSRP可能导致频繁切换，因为即使RSRP 较大，如果信号质量不好也会导致通话在小区之间来回切换，如果仅比较RSRQ虽然减少切换频率但可能导致掉话，因为RSRQ 严重的依赖当前系统负载量和测量策略，当然在切换时需要综合这两个参数。
相比RSRP来说，由于SINR去除了本小区负载带来的影响，所以更真实地反映了小区的信号质量，与用户业务速率或体验之间的关联性更强、更直观，可作为网络规划、优化时评估网络质量的参考指标。
