通常情况下UE只有一个接收机,在同一时刻只可能在一个频点上接收信号,没办法一心两用。所以测量GAP就是让UE离开当前频点到其他频点测量的时间段,测量GAP用于异频测量和异系统测量。在异频与异系统测量中,UE只在测量GAP内进行测量。
学习更多LTE知识请关注红松微信公众号“hongsongchina”,查阅历史消息。

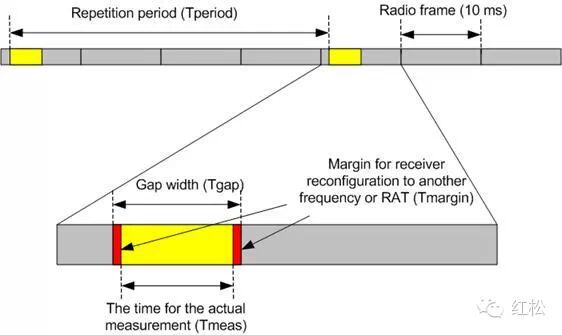

当需要进行异频或异系统测量时,eNodeB将下发测量GAP相关配置,UE将按照eNodeB的配置指示启动测量GAP。如图所示,测量GAP以周期Tperiod循环。UE只在GAP width也就是TGAP内进行测量。
图测量GAP的结构
当各种切换原因的测量GAP同时存在时,eNodeB会根据不同的触发原因,记录这些不同的测量,这些不同的测量称为测量GAP的成员。测量GAP的成员可共用测量GAP配置。只有当测量GAP的成员全部停止时,UE才会停止测量GAP。
学习更多LTE知识请关注红松微信公众号“hongsongchina”,查阅历史消息。
测量GAP有模式1和模式2。模式1中TGAP为6ms,周期Tperiod为40ms;模式2中TGAP为6ms,周期Tperiod为80ms。采用哪种模式进行测量由参数GapPatternType决定。
邻区管理信息与GAP模式控制都是通过测量配置信息下发。邻区管理信息可通过ANR(Automatic Neighbor Relation)功能自动管理。GAP模式用于异频/异系统的切换测量中。
在UE建立无线承载后,eNodeB根据连接态移动性特性开启情况,通过信令RRC Connection Reconfiguration下发测量配置信息。当需要对服务小区进行测量时,eNodeB下发服务小区的测量配置信息。当同频切换开启后,eNodeB下发同频邻区的测量配置信息。当异频/异系统切换触发后,eNodeB下发异频/异系统邻区测量配置信息,激活GAP模式,进行异频/异系统测量。异频与异系统测量可以共用GAP模式,但eNodeB可以区分它们各自的GAP测量配置。
学习更多LTE知识请关注红松微信公众号“hongsongchina”,查阅历史消息。
测量配置信息主要由测量对象、报告配置以及其他参数构成。以下章节将详细介绍测量配置信息的相关内容。
盲切换流程可以省略UE测量邻区信号质量的过程,减少空口信令交互,可更快地发起切换,节省切换时间。盲切换应用在异频或异系统切换过程中,发生在启动GAP测量前。eNodeB不下发GAP测量和相关的测量控制信息,直接下发切换命令(或CCO指示,或重定向指示)。异频或异系统切换时,若采用盲切换需配置邻区的盲切换优先级。学习更多LTE知识请关注红松微信公众号“hongsongchina”,查阅历史消息。
盲切换没有对于邻区的测量过程,邻区信号强度不可知时,增大了UE在邻区接入失败的风险,因此一般情况下不推荐采用盲切换。如下情况可采用盲切换:
1、盲切换的目标邻区与服务小区为同覆盖场景,确保盲切换流程不会失败。
2、UE不支持异频/异系统邻区的测量,只能采用盲切换方式。
3、运营商对于某些特性时延要求很高,如CSFB特性,可以强制节约GAP测量的时间。参数HoModeSwitch中盲切换开关子开关打开后,异频/异系统负载平衡和CSFB特性,不会下发邻区信号测量过程,eNodeB强制执行盲切换流程。
